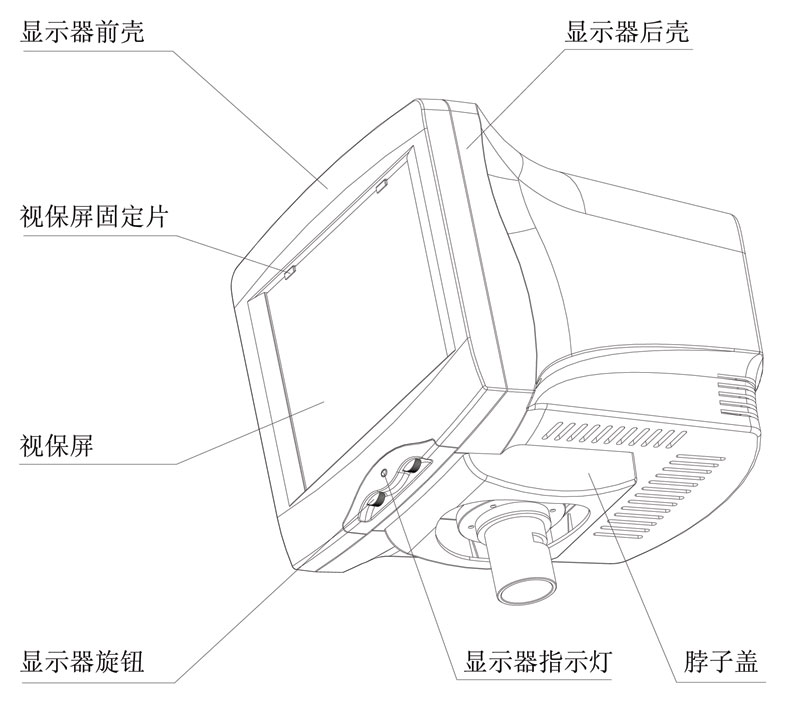

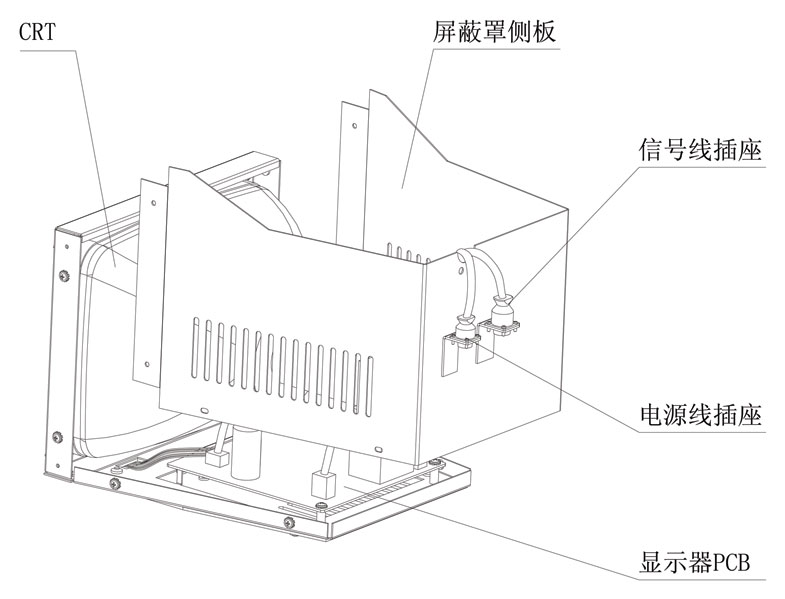

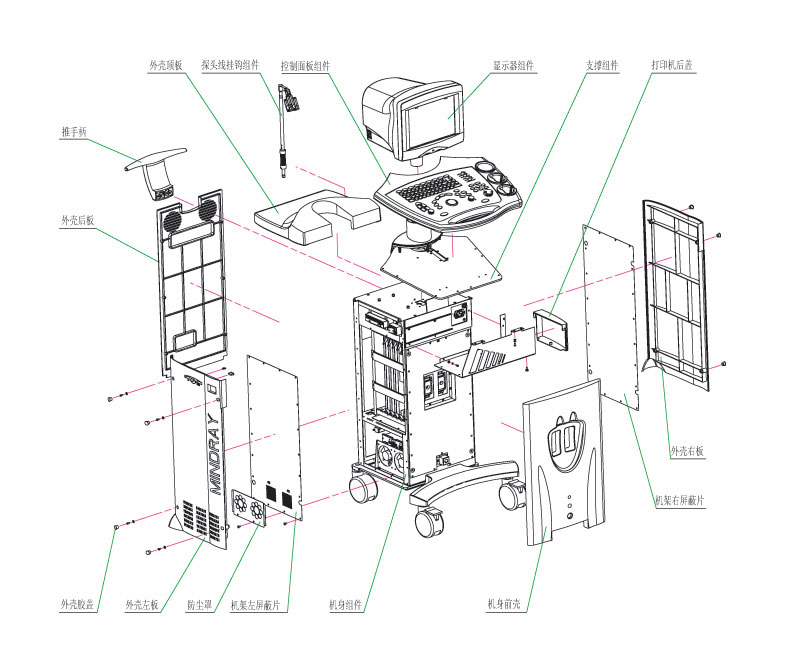

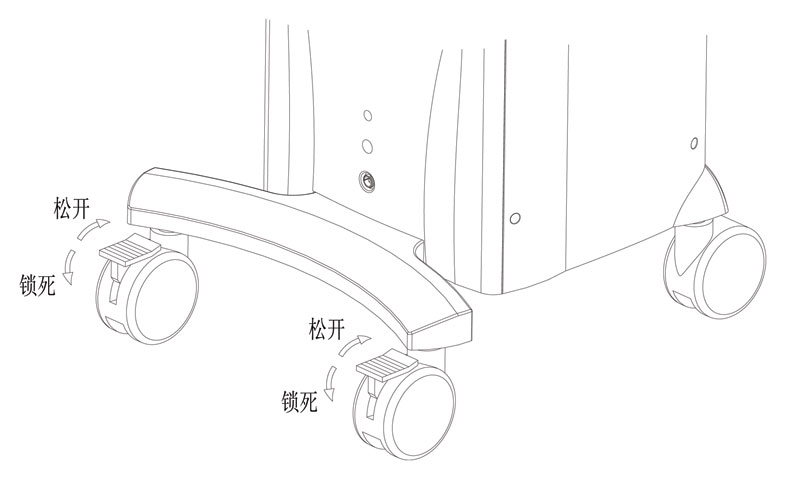

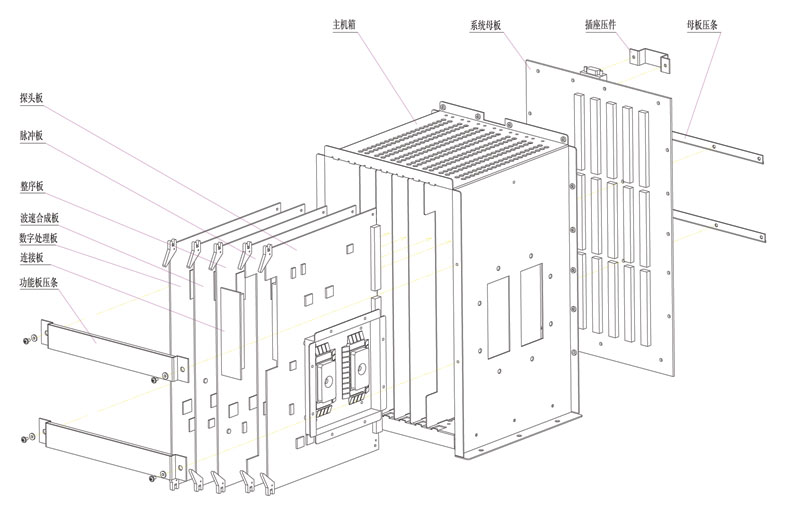

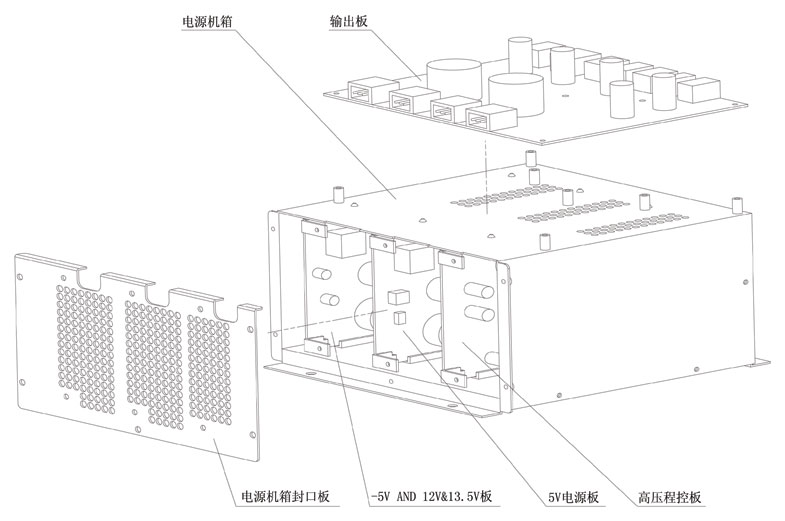

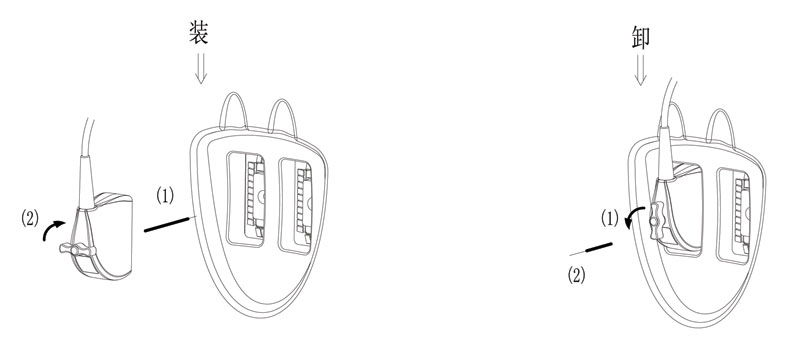

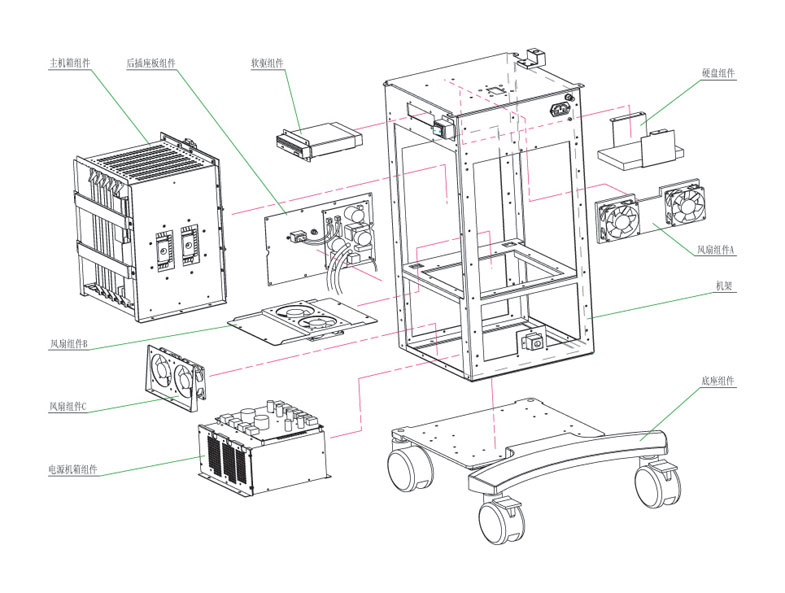

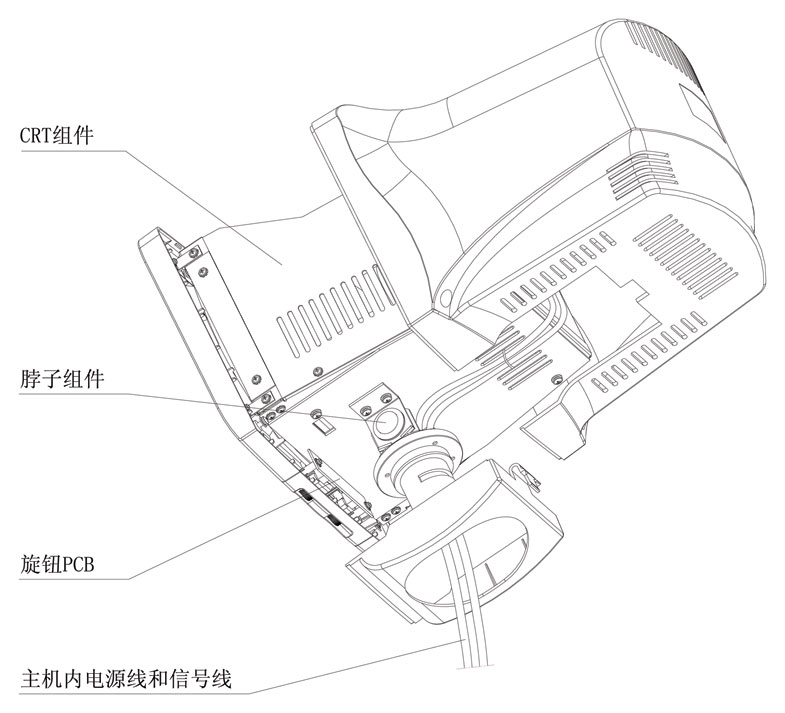

[其它] 迈瑞B超拆装图

  [复制链接]
gumuqingfeng
已绑定手机
发表于 2010-12-8 09:19:39 | 显示全部楼层 |阅读模式
回复

使用道具 举报

nilus
发表于 2023-5-26 10:41:04 | 显示全部楼层
此帖仅作者可见

使用道具 举报

发表于 2022-7-27 11:00:24 | 显示全部楼层
此帖仅作者可见

使用道具 举报

发表于 2022-7-5 09:33:47 | 显示全部楼层
此帖仅作者可见

使用道具 举报

jxouukes
已绑定手机
发表于 2022-3-6 20:48:08 | 显示全部楼层
此帖仅作者可见

使用道具 举报

发表于 2018-12-23 20:55:50 | 显示全部楼层
此帖仅作者可见

使用道具 举报

发表于 2018-11-16 13:51:55 | 显示全部楼层
此帖仅作者可见

使用道具 举报

发表于 2018-11-15 12:01:04 | 显示全部楼层
此帖仅作者可见

使用道具 举报

ITMKW 该用户已被删除
发表于 2018-8-28 19:03:25 | 显示全部楼层
此帖仅作者可见

使用道具 举报

发表于 2018-7-26 23:15:01 | 显示全部楼层
此帖仅作者可见

使用道具 举报
