查了半天，没翻到，问一问 限束器

hhxvgg

限束器上有几个铝片，这个做什么用，遮挡X射线吗？

ゞ╃苩ㄖ夢＊;

有不同的组合，代表对X线不同的过滤

houbr

本人曾在厂家研制限束器，在网上搜索到了有各个厂家的限束器说明书或资料。贡献一点点，供参考

hhxvgg

有人能回答下吗

曾祥高

过滤射线，有相关标准，可以上网查询

hhxvgg

回复 3# 曾祥高


    谢谢，已经查到了，这个用在对环境检测时候。一般临床上，不会使用！

器械维修

X线球管窗口均装有约2毫米厚铝板，用于吸收软X线，以提高X线影像的清晰度。

hhxvgg

回复 5# 器械维修


    有道理，谢谢！ 我这个铝片有限束器大小，球管那里反而没有。看着奇怪

器械维修

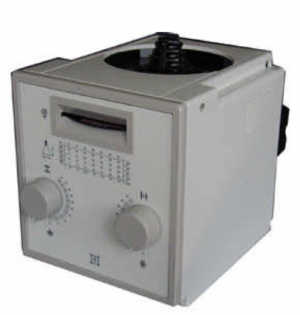

你说的限束器应能调整光圈大小，也叫缩光器。投照机手调光圈大小；透视机电动或手动调光圈。滤过板稍小于缩光器，装在缩光器内。

siling911

回复 7# 器械维修


    兄弟 你有限束器 方面的资料吗？
本人正着手学习这方面的东西！

器械维修

没有这方面的资料，电动缩光器主要是通过操作开关来控制缩光器内小直流电机旋转来调整水平或垂直方向铅门开关大小以控制光圈大小，铅门开关两端一般设有限位开关，以确保缩光器在可调范围内，一般只要电源正常，无机械负荷，缩光器就应该工作。

scsren

回复 1# hhxvgg


  那块铝板得从X射线能量的概念去理解，低能诊断和治疗用X线通常用半阶层HAV（half value layer)来表示。也就是说一定厚度的金属材料能将一定管电压条件下的X光的能量衰减到一半。这种金属的厚度就叫做该条件下的X射线的半阶层。50KV的HAV是1mm铝板、75KV的HAV是2mm铝板、100KV的是4mm的铝板。这是肿瘤放射物理上介绍X射线能量的概念。当然了，球管窗和限束器之间的铝板不一定就是半阶层厚度。但是它能吸收X射线 防止低能散射X射线对影像质量的影响。
