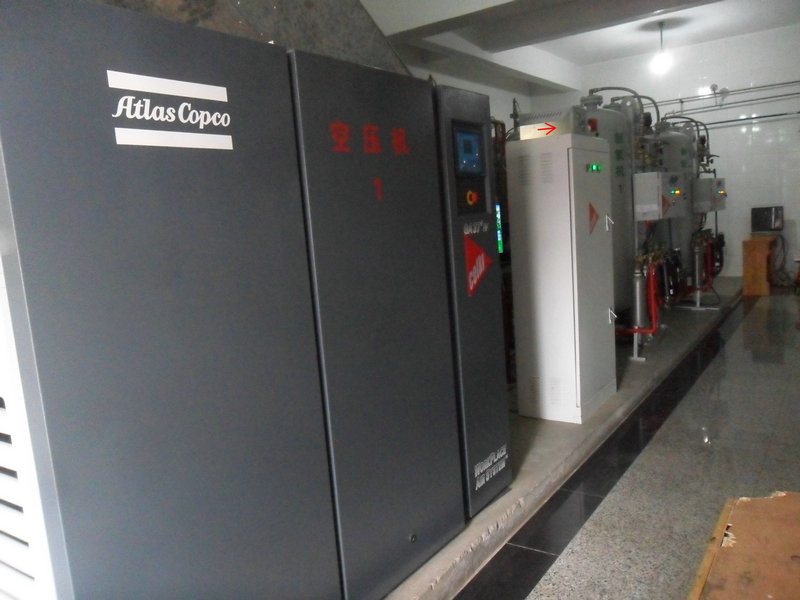

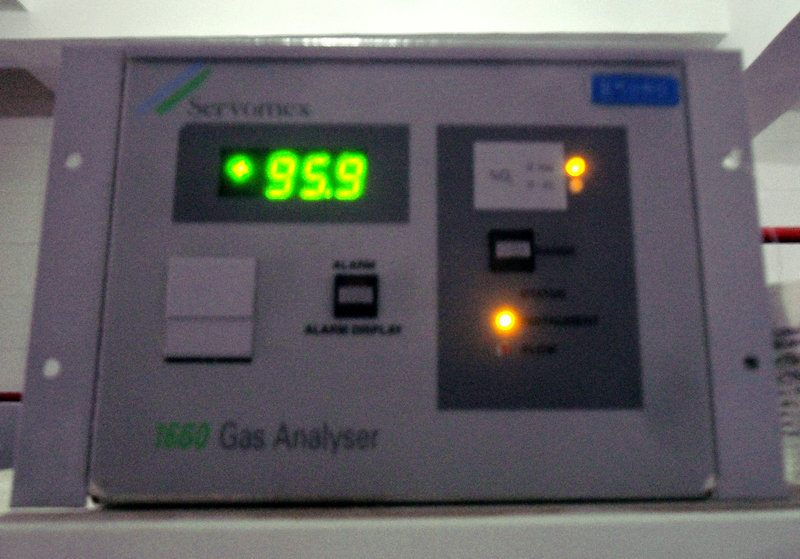

制氧机室内氧气分析仪烧电源保险丝检修：

xsq · 发表于 2013-1-23 11:17:19

本帖最后由 xsq 于 2013-1-23 12:27 编辑

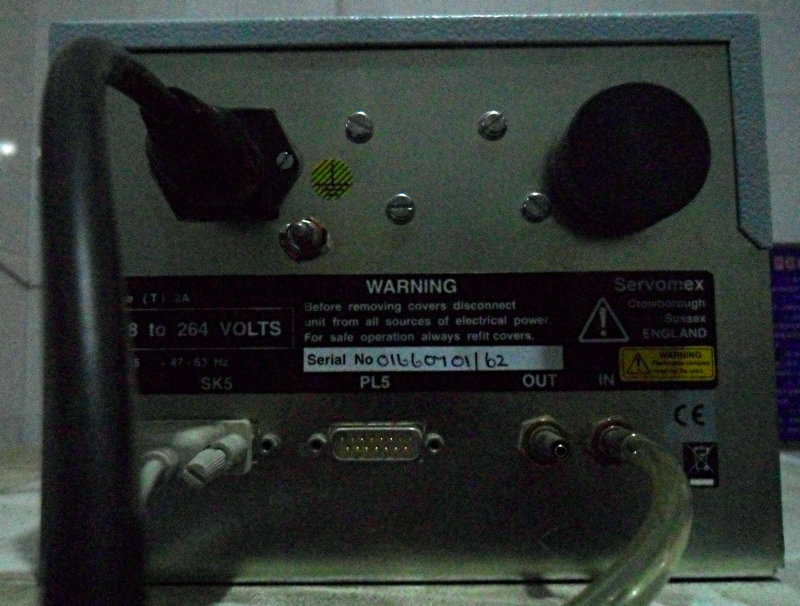

开机即烧220V2A电源保险丝，应该是仪器内电源短路。厂家报价≥5仟修复，并且要寄到厂家去，时间不允许。
拆机见电源是单独的1个开关电源盒，内部没见烧毁等异常现象，测桥堆、400V120μ电容、开关管IRF1830均短路，更换开机正常了。
该开关电源盒输出为6芯插头，其实只有2组电源。1组为9V：①脚正、②③脚负；另1组15V：④⑤脚正、⑥脚负。
以后如果难得修，也可购其他开关电源代替。

恒河低温制冷 · 发表于 2013-3-2 19:57:34

有图有温，图文并茂。建议版主给个倡议！

xsq · 发表于 2013-3-2 20:05:24

恒河低温制冷发表于 2013-3-2 19:57
有图有温，图文并茂。建议版主给个倡议！

主要方便交流，共同学习。

恒河低温制冷 · 发表于 2013-3-2 20:22:34

是啊是啊!图文并茂对我这样的新手很给力！

xsq · 发表于 2013-3-2 21:13:27

恒河低温制冷发表于 2013-3-2 20:22
是啊是啊!图文并茂对我这样的新手很给力！

可惜当时拆开内部没留影，看到就是个普通开关电源盒。

疏楼 · 发表于 2018-7-12 12:02:22

其他开关电源哪里买

xsq · 发表于 2018-7-14 05:56:46

疏楼发表于 2018-7-12 12:02
其他开关电源哪里买

根据电压、电流、体积要求在网上多能购到。价格是厂家的1/20-1/2。

显示全部楼层 · 发表于 2018-7-19 16:28:51

白日。 · 发表于 2020-11-21 20:51:34

还是图文并茂的看着舒服一点

xsq · 发表于 2020-11-23 11:11:28

白日。发表于 2020-11-21 20:51
还是图文并茂的看着舒服一点

原厂家的配件贵！
