判定二极管正、负极的方法

南国知心 · 发表于 2009-8-15 10:57:38

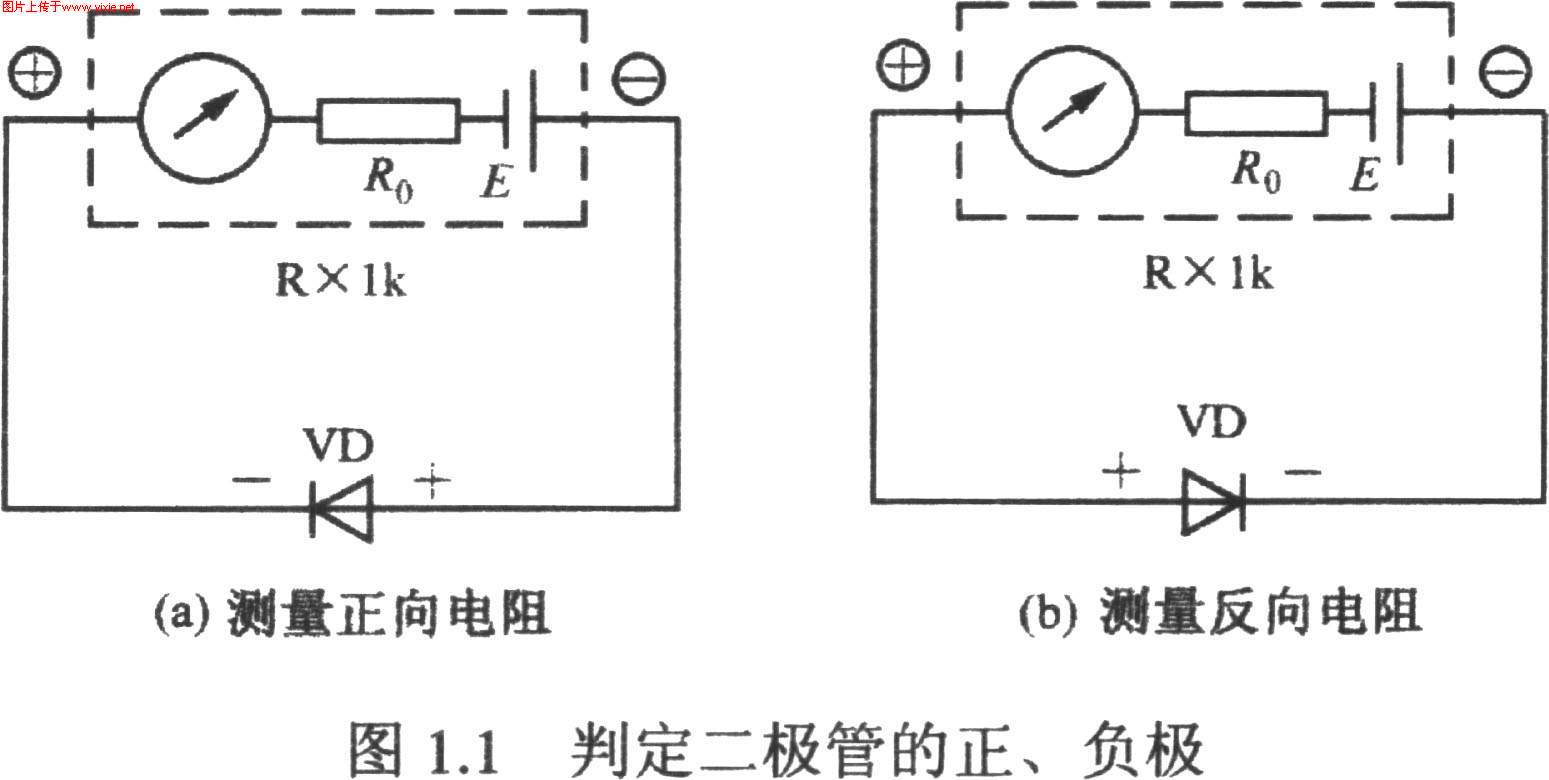

半导体二极管具有单向导电性，其反向电阻远大于正向电阻。利用万用表R×1k挡可判定其正、负极。测量时将两支表笔分别接二极管的两个电极，如图1．1所示，依次测出正向电阻和反向电阻。图中，VD表示被测二极管，、—分别代表万用表的正、负极插孔(下同)。若测出的电阻值为几百欧至几千欧(对于锗二极管为100欧～1千欧)，说明是正向电阻，这时黑表笔接的是二极管正极，红表笔接的是二极管负极。若电阻值在几十千欧到几百千欧之间，即为反向电阻，此时红表笔接的是二极管正极，黑表笔接的是二极管负极。

注意事项：

(1)半导体二极管属于非线性器件，正向电压与正向电流不成正比。正向电流愈大，正向电阻就愈小，但二者也不成反比关系。R×1k挡的综合内阻(即该挡欧姆中心值Ro)较大，向被测二极管提供的正向电流很小，所以测出的正向电阻较大。若选择R×100挡或R×l0挡，通过二极管的正向电流将依次增大，正向电阻值会逐渐减小。

(2)硅二极管的反向电阻很大，有的管子即便用R×1k挡测量，指针也指在∞处。
时应再测一次正向电阻。只有正向电阻很小，才说明管子质量良好，否则说明内部开路。(3)以上所讲的正、反向电阻值，适用于小功率检波二极管。对于整流二极管，其正向电阻很小，一般为几十欧姆，应选择R×10挡或R×1挡测量。
