万东FSK302-1A工频程控机问题有偿请教：

xsq

万东FSK302-1A工频程控机问题请教：
一、阳极旋转启动延时（0.8-1.2秒）咋实现的？从何处能检测到电平的变化？
二、曝光计时器第1套计时与第2套计时（现在的计时多时双套，防止第1计时失控，第2计时即起作用）的工作原理、流程？从何处能检测到计时开始与结束电平的变化？
详见：http://bbs.bmeol.com/thread-22793-4-1.html第32、33楼。
我有偿咨询问题已提出11天了，期限已到，可至今没人回答？
是：
1、我提的问题没提好，或根本就不是个问题？
2、对提问人不信任，怕回答了不兑现？
3、嫌￥太少，不值得回答？
4、贴没发对版块？
5、...？

猎户星座

万东FSK302-1A工频程控机问题请教：
一、阳极旋转启动延时（0.8-1.2秒）咋实现的？从何处能检测到电平的变化？
回答：
1、参阅 黄翔国 主编《医学影像设备学》，第四章节的图。
2、开关面板选择摄影床，微机板 X86B-6---接口板X68B-1,获得一有效电平，图4-2-14中，接口板上的继电器 KP 得电工作。
3、图4-2-15，手闸一档，继电器 JHD1得电工作；图4-2-11，1）、继电器 KST 得电工作；2）、手闸一档有效信号送到微机板，CPU启动摄影一档程序。
4、图4-2-19，旋转阳极启动运转。光耦 E1-15\E1-13 脚电平由低向高充电（电阻电容 R34//C19 R35//C20）,此处有延时动作存在，当D3--14脚变为低电平时，通知微机板（CPU）旋转阳极工作正常。
5、关于延时：1）、可以是上文 （电阻电容 R34//C19 R35//C20）；2）、CPU 收到手闸一档信号和旋转阳极启动正常信号时所经历的时间；3）、图4-2-19中，D3-14脚的低电平信号（旋转阳极启动正常信号）送给 CPU ，由程序完成计时。
6、相应的电路板上的IC管脚、接插件可以测量。

xsq

猎户星座 发表于 2013-9-11 20:01
万东FSK302-1A工频程控机问题请教：
一、阳极旋转启动延时（0.8-1.2秒）咋实现的？从何处能检测到电平的变 ...

谢谢回复指导。
虽然时限已过，但我仍要付您咨询费。请用短消息告支付宝帐号或手机号。
我下去细细品位，不懂在请教。您是程控机老师。

猎户星座

xsq 发表于 2013-9-11 20:46
谢谢回复指导。
虽然时限已过，但我仍要付您咨询费。请用短消息告支付宝帐号或手机号。
我下去细细品位 ...

今天才看到你的问题，以前的回答不详细。资费留作基金吧！
关于程控机，利用微机板的硬件和编写的软件，实现早期用分立元件电路的各种功能。个人之见，仅供参考！
第二个问题，整理好上传。

xsq

猎户星座 发表于 2013-9-11 21:07
今天才看到你的问题，以前的回答不详细。资费留作基金吧！
关于程控机，利用微机板的硬件和编写的软件 ...

谢谢。

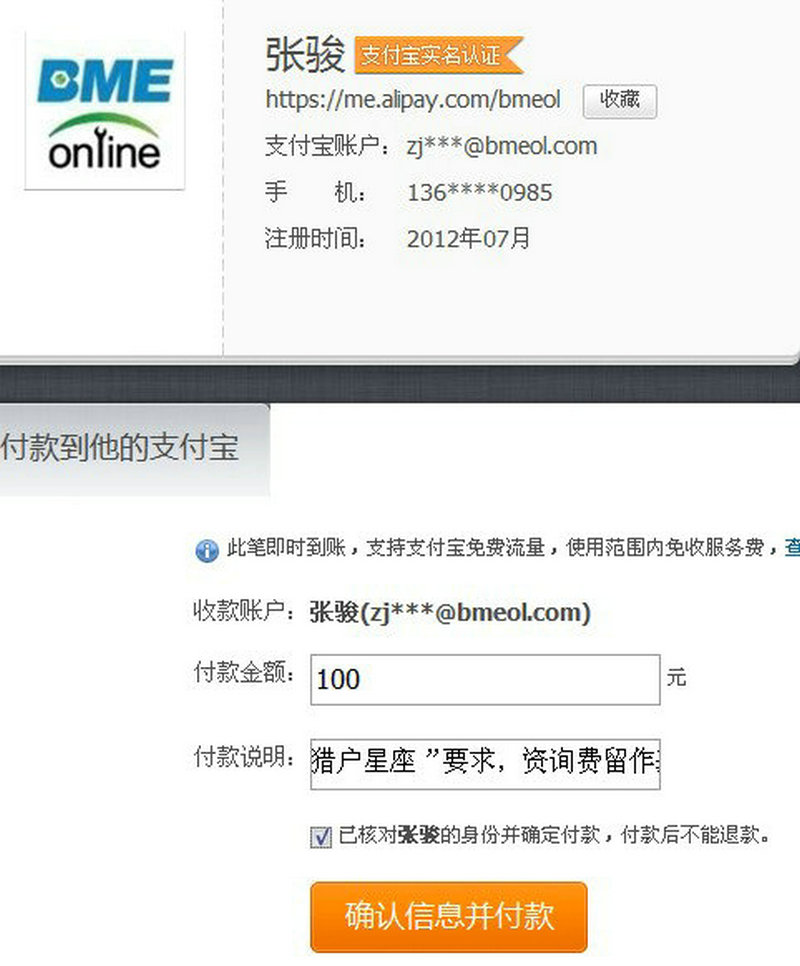

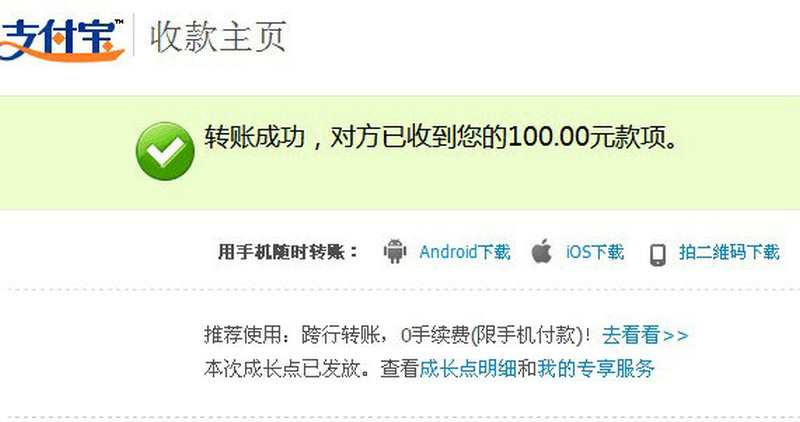

就照您吩咐的办。
今后还要麻烦您，向您学习。

猎户星座

二、曝光计时器第1套计时与第2套计时（现在的计时多时双套，防止第1计时失控，第2计时即起作用）的工作原理、流程？从何处能检测到计时开始与结束电平的变化？
                                  2013.09.12
      FSK302-1A 工频程控机，曝光定时器电路的解释。这一部分电路，集中在微机板（8号板）。
曝光时间由 IC芯片 D1-8031(CPU)\ D7-8253(可编程定时器/计数器)完成。
1、        CPU芯片端口功能，这一部分内容，摘录 秦维昌 主编《医学影像设备学》，第7章，CPU小节。
P1.1 为输入口，接8253计数器2的输出端，控制曝光结束时间。
P1.2 为输入口，接8253计数器2的控制端，用于控制曝光计数。
P3.1(TXD)作为第一功能输出口用，控制主可控硅触发端。
P3.5(T1) 作为第二功能定时/计数器1外部输入用，作为电源频率检测和曝光计数用。
2、        CPU芯片的T1端子，即D1-15 脚，接受的信号是电源同步脉冲。微机板上来自于 X61A插件，实际是X81A(参阅附图2-5 FSK302-1A 系统图)。
3、        曝光时间控制信号，来源于 D1-11脚（P3.1 TXD）。见黄主版书，图4-2-12和附图2-4.
4、        曝光时间的计时控制过程：
    曝光开始 8253 计数器2对电源同步脉冲（脉冲周期20ms）进行计数。计数值与曝光时间设定值相同，计数器2的输出端（D7-17）输出有效电平，送到CPU(D1-2 端口P1.1曝光时间到，终止曝光)，端口 P3.1 电平状态改变，终止曝光。
    曝光开始 8253 计数器2对电源同步脉冲（脉冲周期20ms）进行计数的同时，CPU 端口 P3.5（D1-15） 对电源同步脉冲计数，1）、曝光计时；2）、监控管电流，计算实际产生的MAS值，与MAS设定值比较；实现曝光计时保护。
