换X射线球管管芯全过程照片及说明（万东500mA旋转球管为例）。

xsq

换过多次X射线球管管芯，这次系统将过程拍了照，供大家学习、指正（北京万东500mA旋转球管为例）：

注意事项：
1、因管芯昂贵，从没换过管芯的人要在老师的指导下更换，防损坏或返工。
2、X射线出口处管芯靶面中心一定要调整在窗口正中。
3、球管芯在管套内固定要适当，不能强压、硬紧。
4、球管芯灯丝大焦、小焦、公共线一定要分清、焊牢，焊点光滑。
6、新加注的绝缘油一定要达标，无真空加注设备的排空气要耐心，反复多次（约10-20次）。
6、其他厂家球管管套构造不一定与此相同，拆时留照片及写说明，均可参考。北京万东球管好换、上海差点，难换的是扬州（要用千斤顶）。

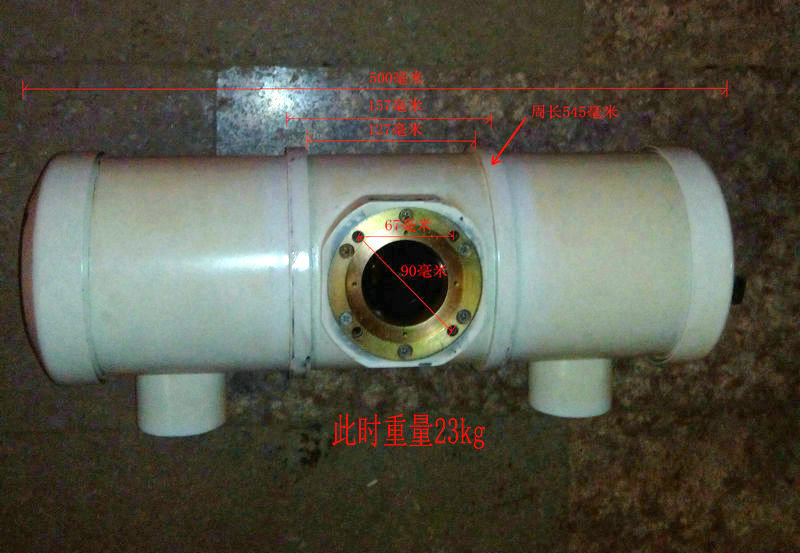

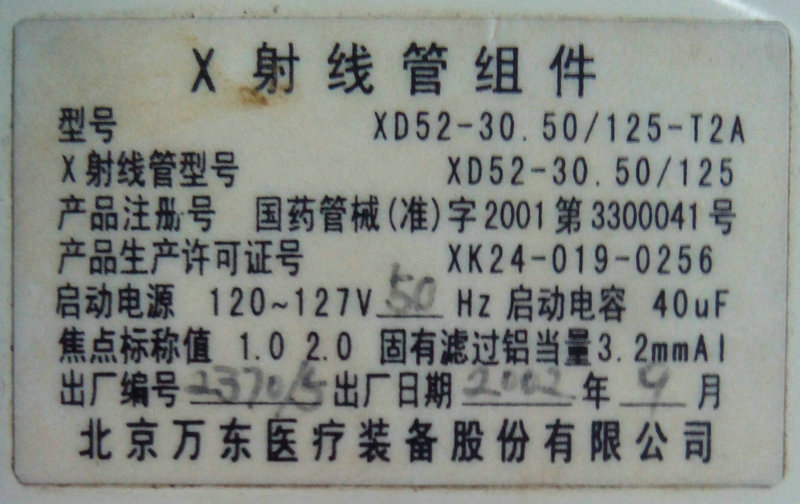

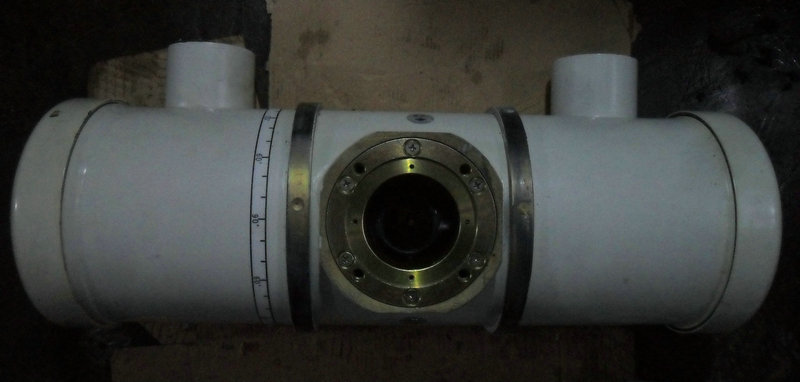

一、窗口6颗φ6螺丝（图1abc）；

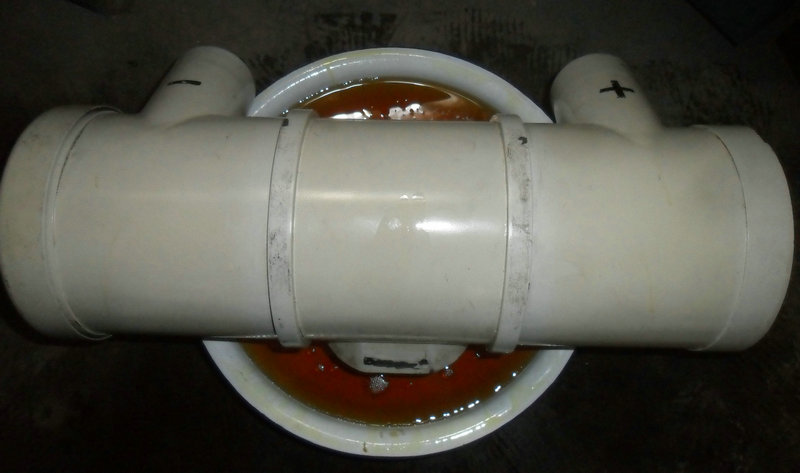

二、倒油（图2）；

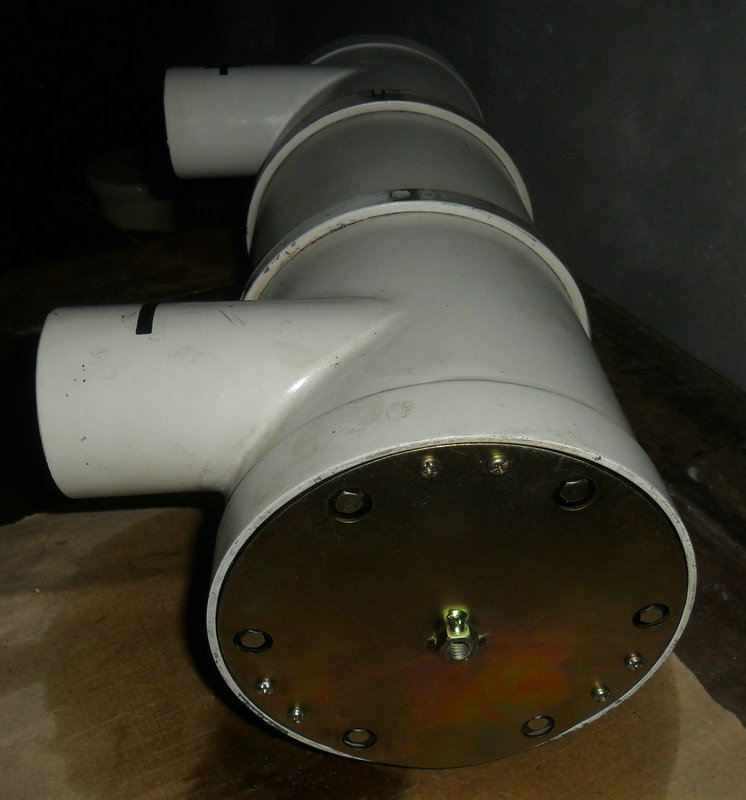

三、拆阴极端盖6颗φ4螺丝（图3）；

四、拆阴极胀缩器紧固圈6颗φ8螺丝（图4abc）；

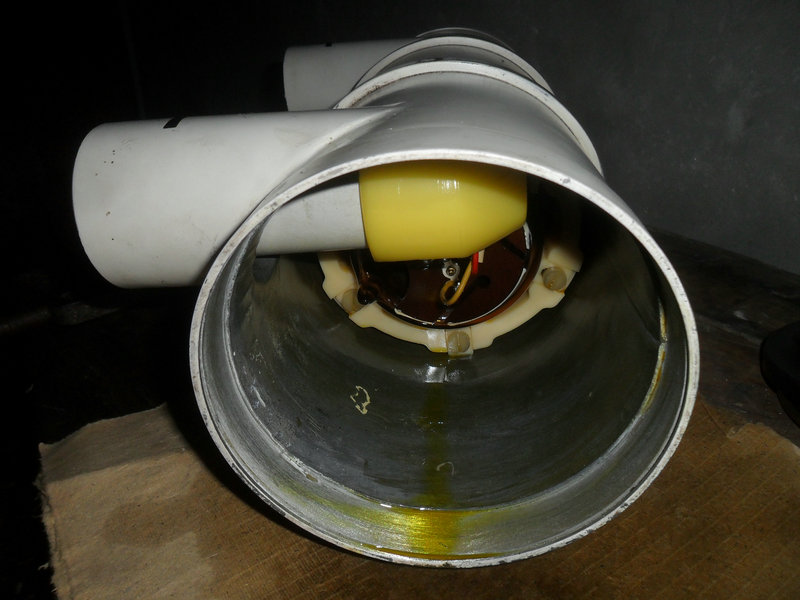

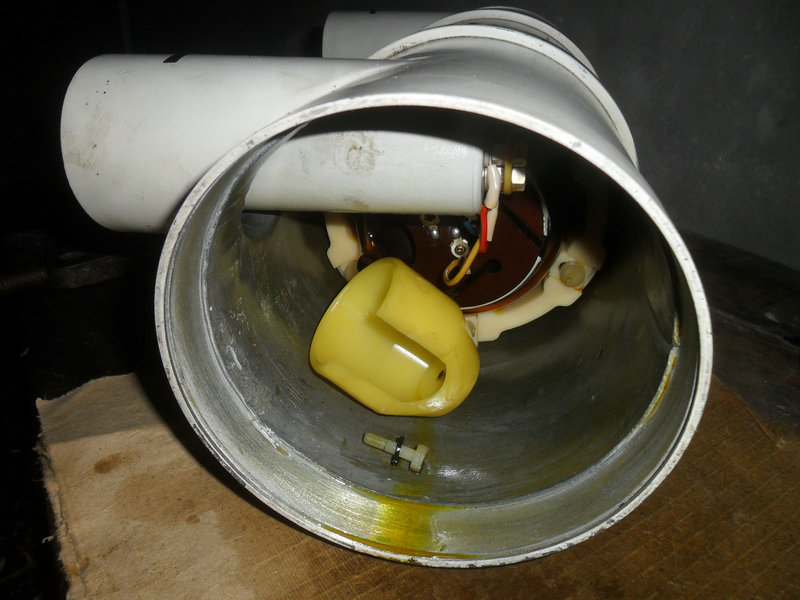

五、拆胀缩器后焊下球管端灯丝连接线（图5ab）；

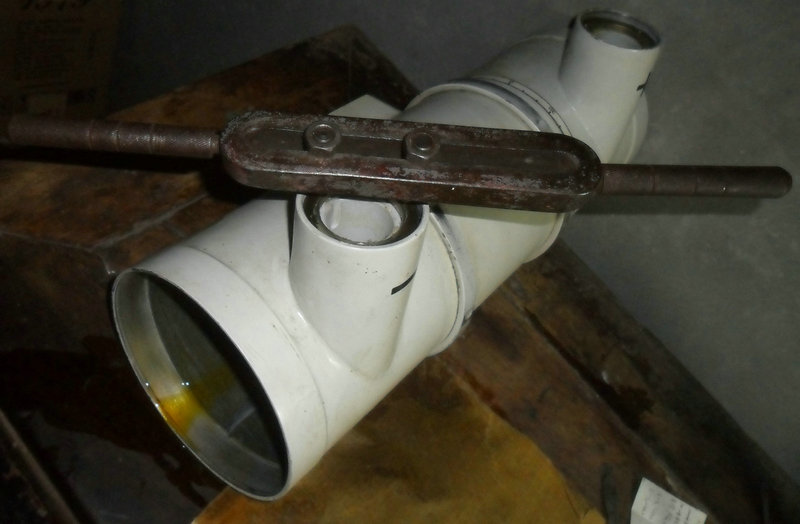

六、拆阴极插座（图6ab）；

傅元域

很好的资料  学习了

xsq

注意事项：
1、因管芯昂贵，从没换过管芯的人要在老师的指导下更换，防损坏或返工。
2、X射线出口处管芯靶面中心一定要调整在窗口正中。
3、球管芯在管套内固定要适当，不能强压、硬紧。
4、球管芯灯丝大焦、小焦、公共线一定要分清、焊牢，焊点光滑。
6、新加注的绝缘油一定要达标，无真空加注设备的排空气要耐心，反复多次（约10-20次）。
6、其他厂家球管管套构造不一定与此相同，拆时留照片及写说明，均可参考。北京万东球管好换、上海差点，难换的是扬州（要用千斤顶）。

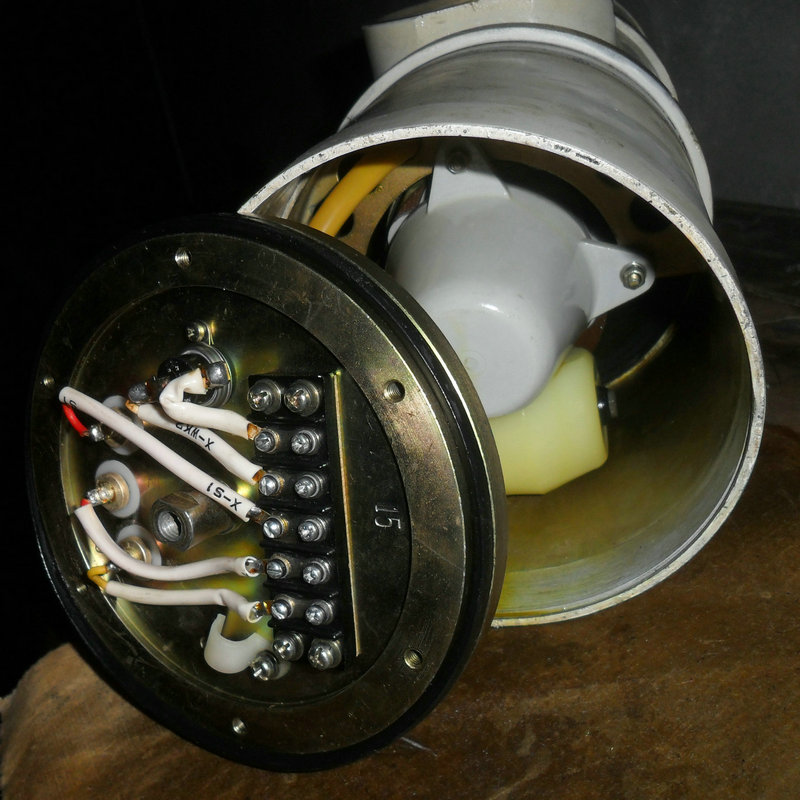

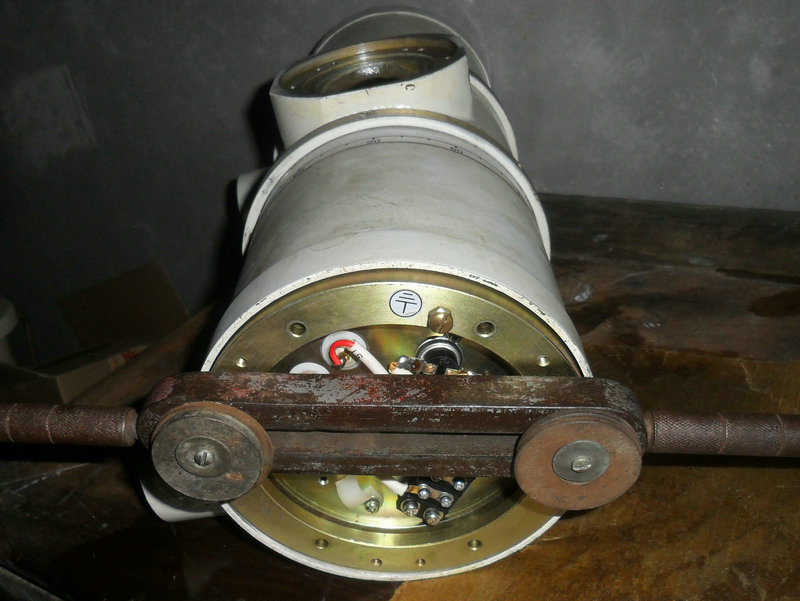

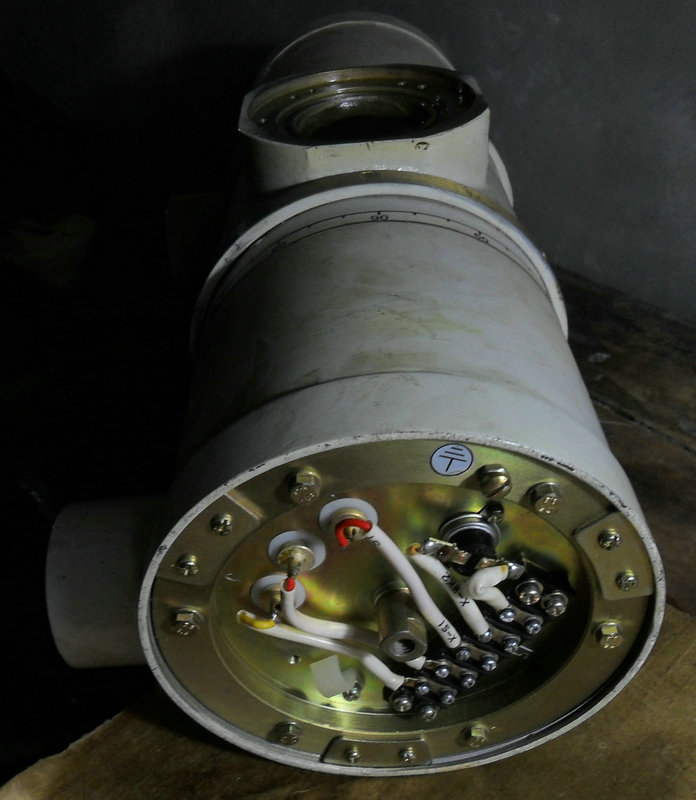

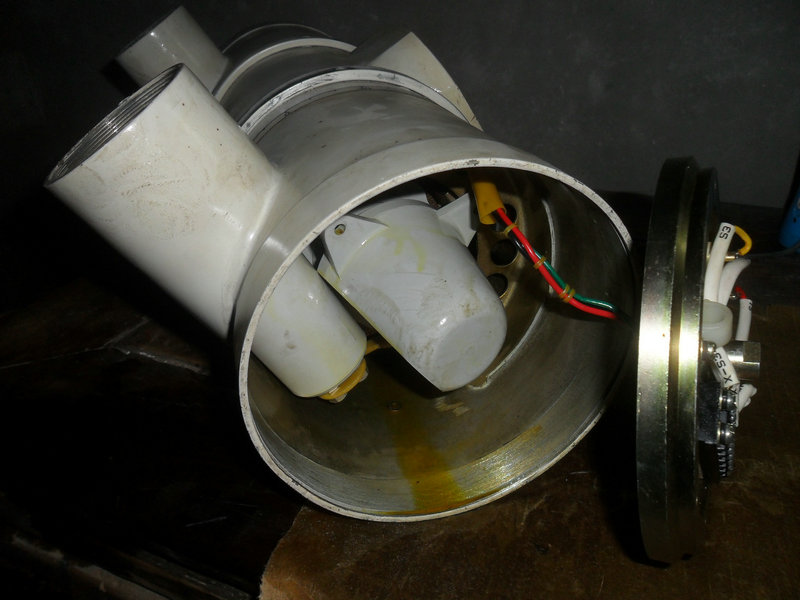

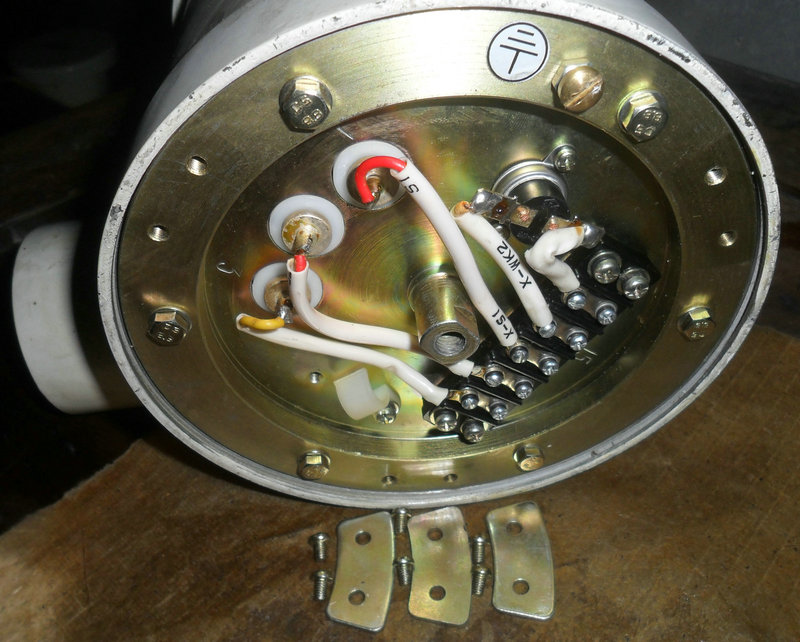

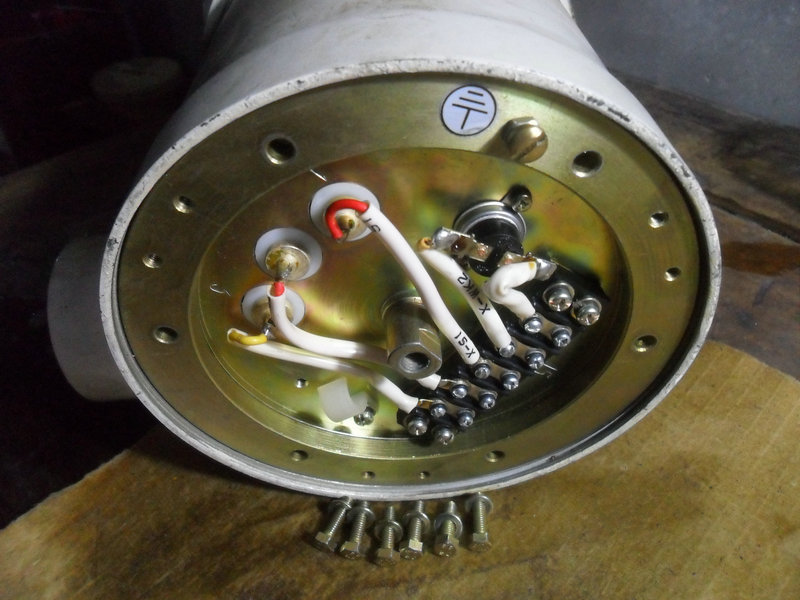

七、拆阳极端盖6颗φ4螺丝及紧固圈6颗φ8螺丝，此6颗φ8螺丝比阴极端长（图7abcdefg）；

xsq

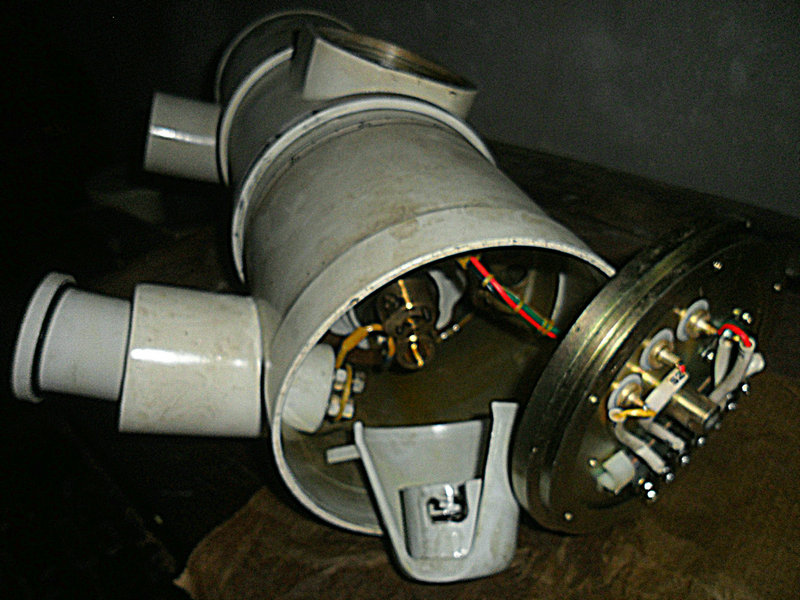

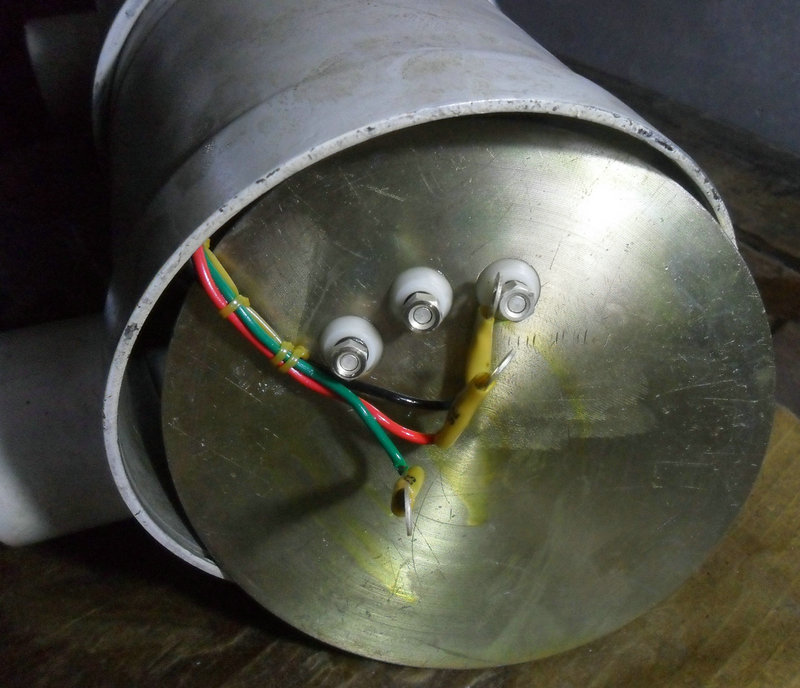

八、拆阳极插座（图8ab）；

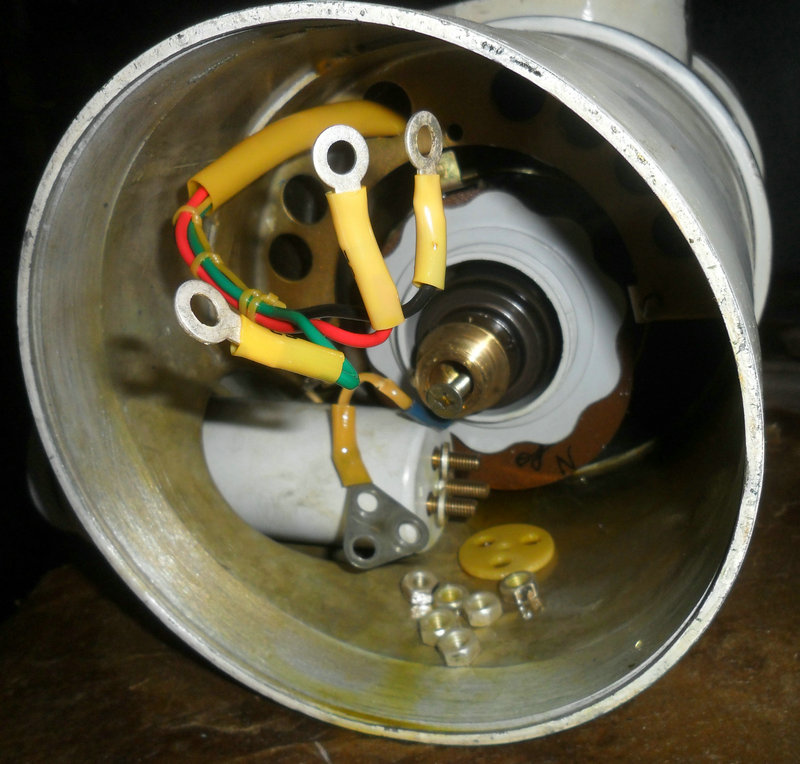

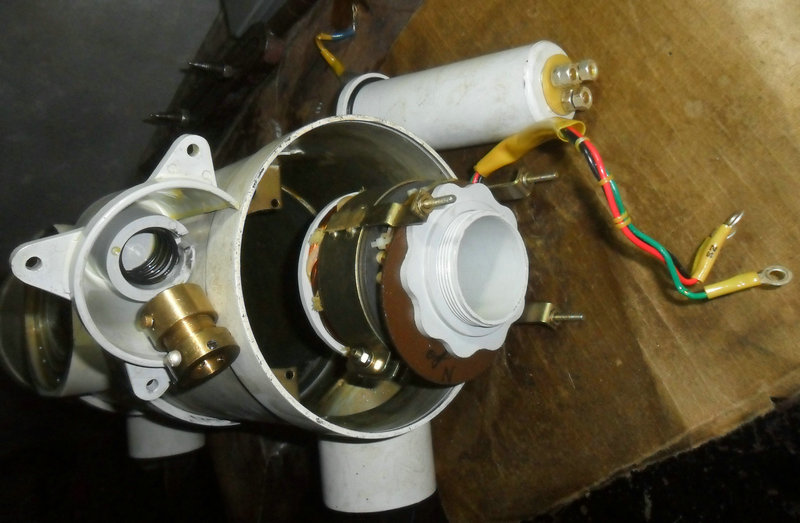

九、拆旋转阳极线圈（图9ab）；

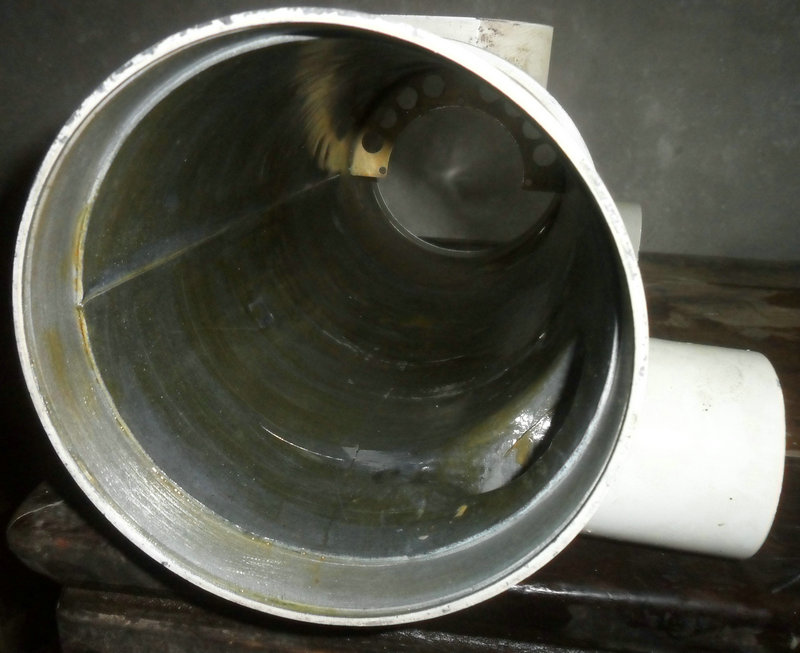

一○、清洗管套（图10）；

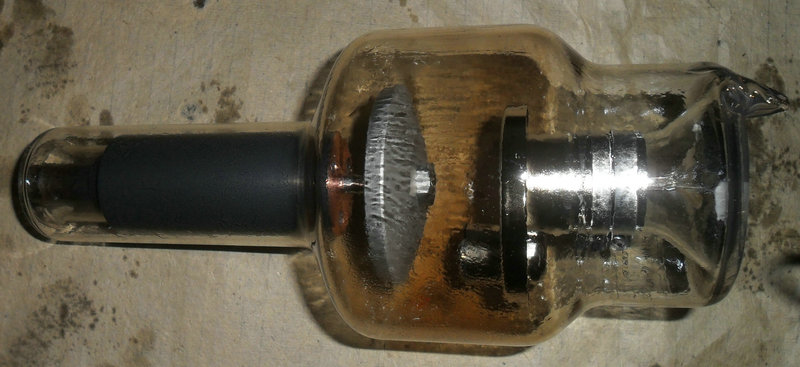

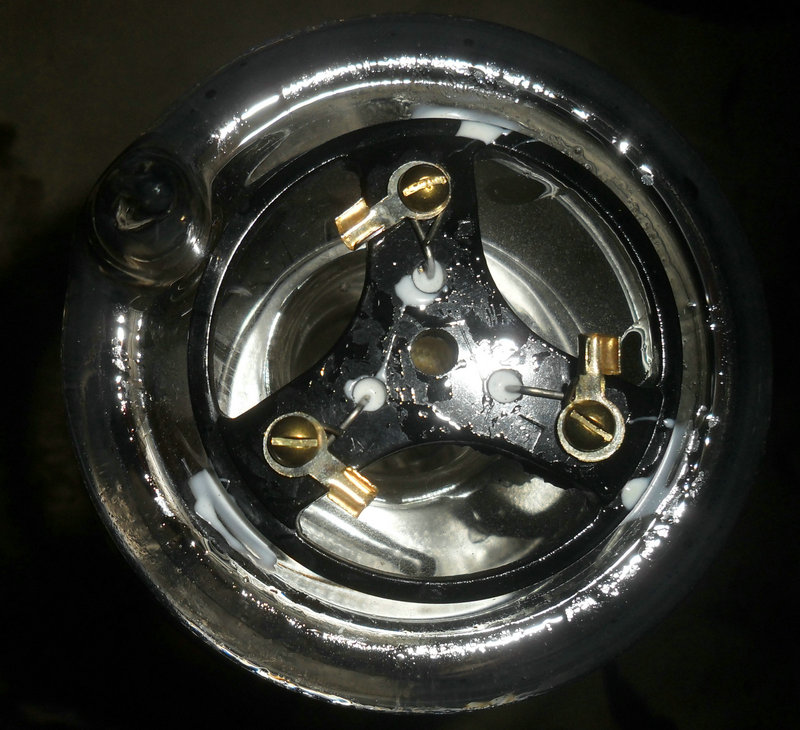

一一、清洗球管（图11ab）；

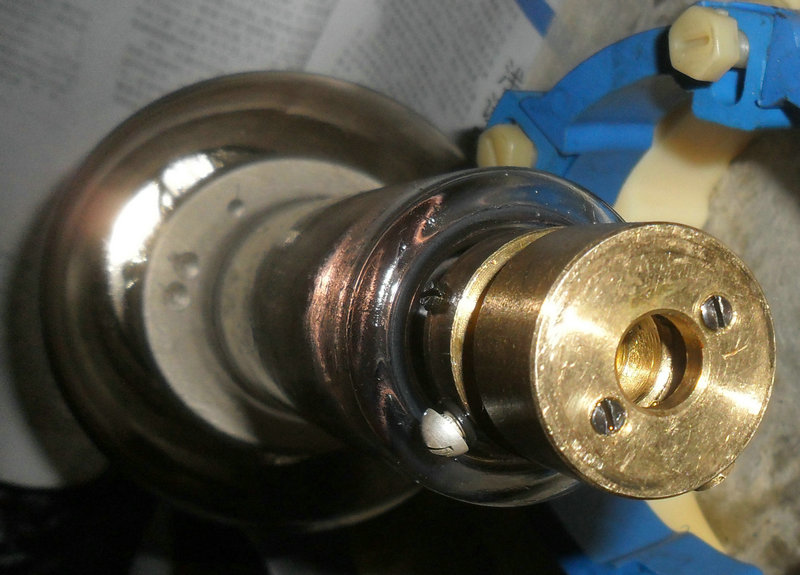

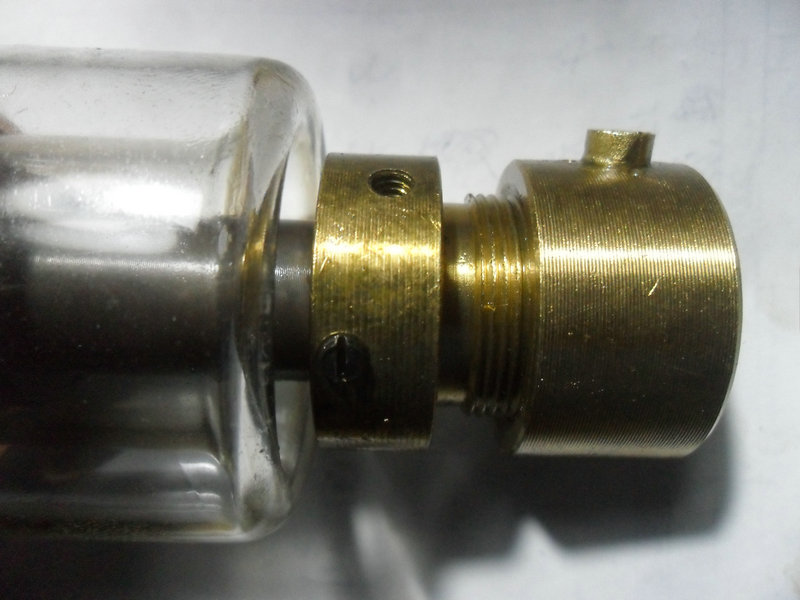

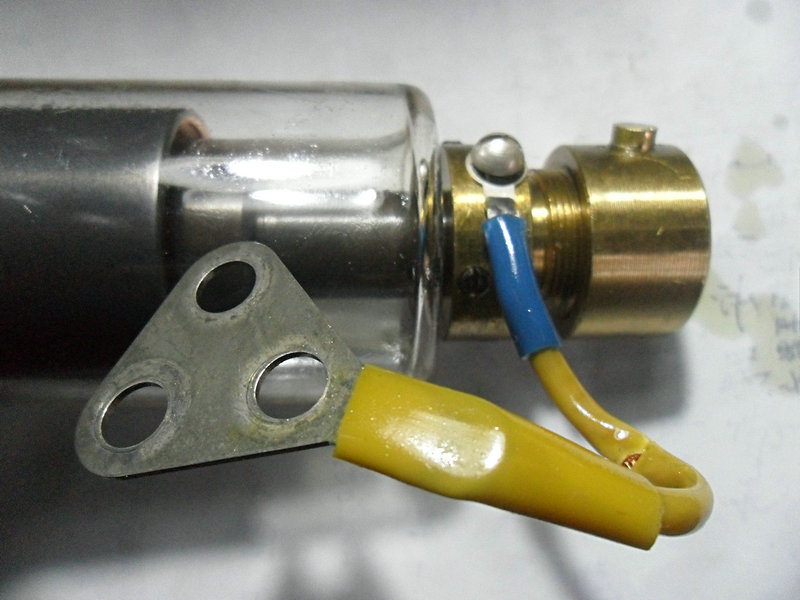

一二、调整、固定阳极相关紧固件及螺丝（图12abc）；

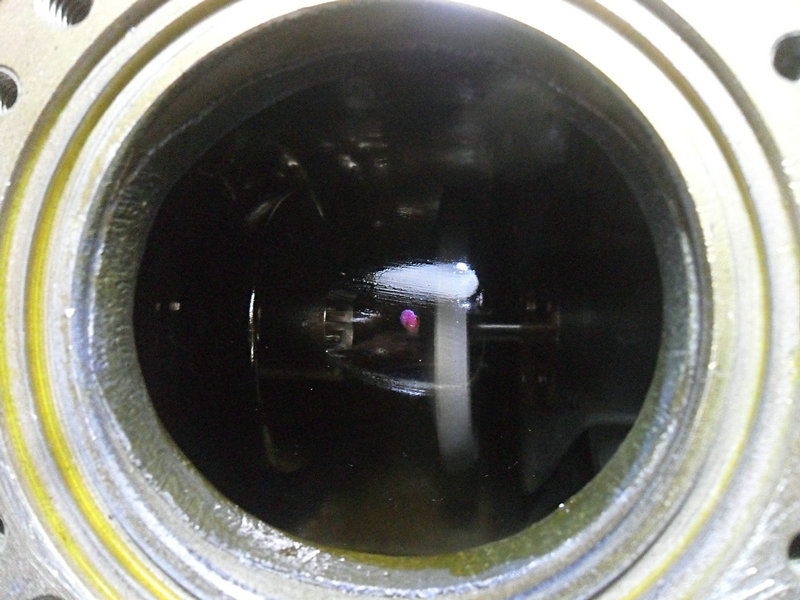

一三、管芯上涂有中心色点标志一定要在窗口正中（图13），管芯在管套内要固定好，防止管芯在工作中位移。

xsq

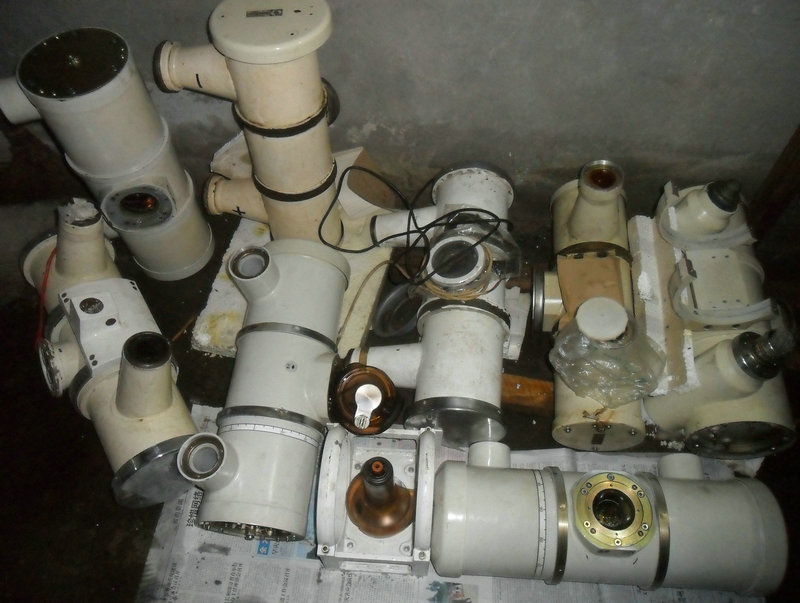

部分换过、待换的球管（图15）。

22656758

赞一个 版主依旧很简陋   不过这个扳手我很喜欢， X光管还好，球管窗口对准管套窗口中心位置有点误差也无妨， 难的CT管 焦点稍有偏差就完蛋。

22656758

这种阳极插座有个缺点，油稍有杂质就打火，

xsq

22656758 发表于 2014-3-21 22:47
赞一个 版主依旧很简陋   不过这个扳手我很喜欢， X光管还好，球管窗口对准管套窗口中心位置有点误差也无 ...

谢谢第一时间关注。
ct管不会换。

xsq

22656758 发表于 2014-3-21 22:49
这种阳极插座有个缺点，油稍有杂质就打火，

现在用的多是这种插座呀！

22656758

xsq 发表于 2014-3-21 23:09
现在用的多是这种插座呀！

我拆过的西门子 GE  等进口管子 多少插座底部连接线的  没有金属头裸露的

xsq

22656758 发表于 2014-3-23 13:55
我拆过的西门子 GE  等进口管子 多少插座底部连接线的  没有金属头裸露的

以前国产管套内球管阴、阳极座均没有绝缘罩的，现在的还加上了。是要求规范了，还是现在的油耐压差了？
