PM-9000记录仪缺纸故障。检测不到纸

避风港 · 发表于 2014-9-17 17:23:11

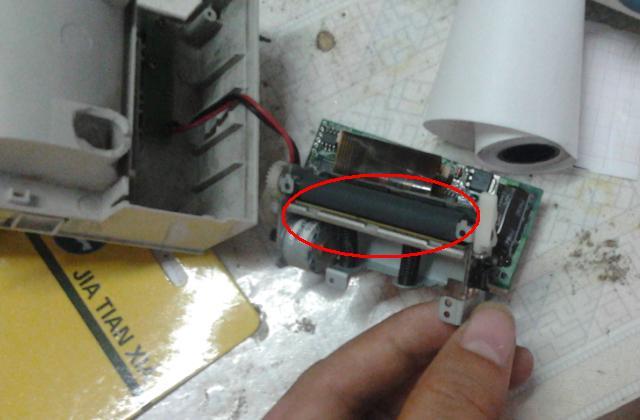

PM-9000记录仪缺纸故障。检测不到纸。怀疑检测传感器坏，拆开

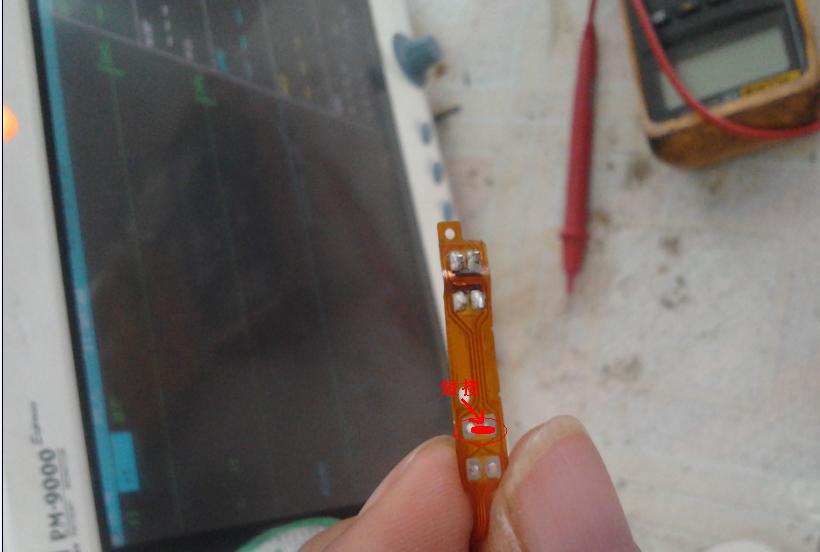

ITR8307反射式红外线光电开关损坏

短接接受端两脚（传感器内部二极管发光，光线通过纸张反射到接受端光敏三极管导通），
如图搞定
本人不小心扯断排线，用刀片刮开黄漆，点上焊锡才搞定O(∩_∩)O~

fengd · 发表于 2014-9-17 20:20:09

一般都是光耦坚持不到

避风港 · 发表于 2014-9-18 08:17:19

是啊，一般也就脏而已，清理一下就可以了,这我还是第一次碰到.小弟我还不知道打阻值怎么测这个传感器的好坏，正常阻值大概是多少范围,,,???

誉源 · 发表于 2014-10-3 14:07:32

学习好。。。。。。。。。

qixieyangjun · 发表于 2015-10-23 11:21:16

我只能说，同志你还能讲的更明白点么？
