续开关电源（SMPS）的维修

jiami · 发表于 2009-12-12 21:48:12

电源板

没有看过块电源板的主机，也不知道是什么机器上的。不过这款电源是一个单电压输出的电源板，维修起来比较简单。
一、故障现象
  开不了机，没有直流电压输出。
  如图上所示2号插口是AC220V的电压输入，而3号插口是电压输出端。
二、电源板的工作原理

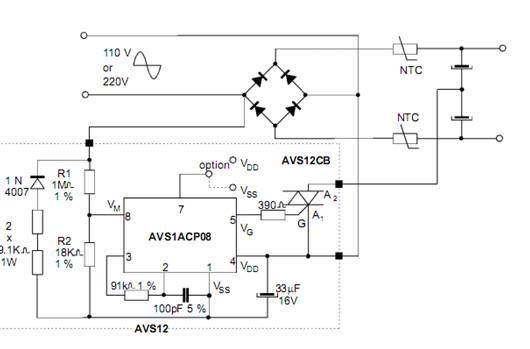

  AC220V的电压输入后，经过F1-F2电险管的保护后，接着是通过电容、电感的滤波和全桥整流，整流后端的部分电路如下图所示：

这部分电路主要是：如果电源从220下降到110伏特的可控硅控制仍然锁定到220模式，可以避免任何高电压尖脉冲电压。AVS1ACP08是5号芯片的供电电压为16V的直流电。
这个电源板最关键的电路是PWM调制电路，主要是由7号UC3842B以及其外围电路和1号开关管组成的。也可以叫起振电路。1号的开关管是增强型的N沟的场效管。UC3842B的内部的电路如下图所示：

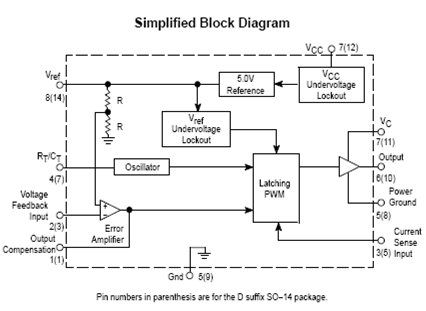

UC3842B内部电路图

，内部电路图主要是为维修判断用。该起振芯片UC3842芯片是要另外提供一个供电电压的。
经过起振电路后，变压器后端经过二极管的整流后，由LM339、电阻、光耦元组成的取样比较电路和反馈电路，而TL431芯片周围组成一个稳压电路。
根据该板后端输出的电容的耐压值可推测出，该电源板输出在20V左右的直流电压。
三、故障排除
经过对保险管的检测，保险管是好的，同时也检测了开关管是否有短路的现象。发现变压器后级的整流管短路，没有找着相对应型号的二极管，原来的二极管的电流要求是1.5A的，之后我用了两个1A的二极管并联代替。
经过确保电路没有短路的地方后，然后通过通电检测该电路，需要的工具有一个稳压电源（提供一个16V的电压）、电源线，220V电压输入后，和在UC3842的11脚提供16V的电压后，测量输出端的电压为0V,这个结果证明，该电路没有起振，因此检测UC342的14脚的电压，同时也是为0V，如果该芯片处于正常的工作状况时，UC3842的VREF的基准是为5V的，而对UC3842的输出脚用示波器，是没有信号的，正常的情况是有一个高频脉冲的，因此可以断定是UC3842故障，更换后，故障排除。测得输出端有24V的直流电。

fengd · 发表于 2009-12-13 20:05:45

这个不错以后多发

jiami · 发表于 2009-12-15 22:24:53

有谁知道上面的板块是什么机器上面的板块啊，

寒夜吟 · 发表于 2010-5-3 22:41:32

我也在学习硬件的维修。不太好入门啊。

changjiadong · 发表于 2010-5-19 17:49:11

没见过，学习了

tveil · 发表于 2010-7-21 09:44:31

可以学习下，谢谢

fjg · 发表于 2011-9-22 10:58:35

谢谢楼主分享，学习

702 · 发表于 2015-9-6 11:09:47

感谢楼主的分享知道电源开关原理后很容易找到问题支持楼主多分享

wjw1089 · 发表于 2019-8-31 11:10:32

感谢分享，学习了。

egxcredz · 发表于 2020-5-30 18:32:34

谢谢大神分享
