迈瑞PM7000监护仪气泵漏气-拆解图

馨竹新疆 · 发表于 2016-2-15 18:45:40

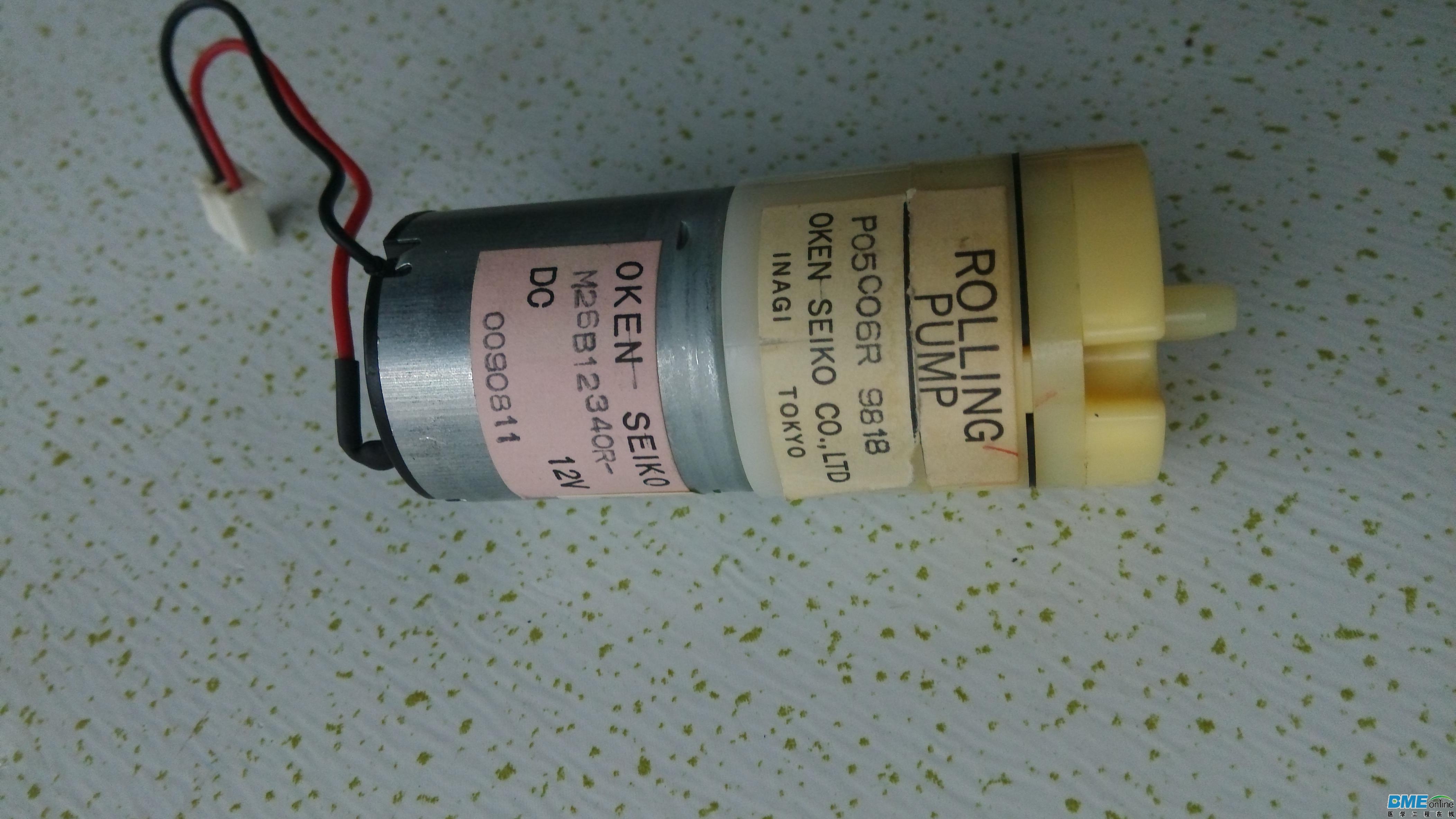

   前段时间，闲来无事，修了一台PM7000监护仪的气泵。该机器血压测量时，压力打不上去，机器报漏气故障。
   更换袖带后，故障依旧。遂打开机器，查找漏气点，最后定位到气压泵，更换新气压泵后，机器恢复正常，
   受好奇心驱使，打开气泵，查看到底哪个地方漏气！
   使用多年的气泵，膜片会有不同程度的老化磨损，最终造成漏气!（图中可看到破损口及黑色的橡胶粉）

王存航 · 发表于 2016-2-16 08:12:03

图片很清晰、继续努力。

南国知心 · 发表于 2016-2-16 08:15:02

真不错，是位认真的医工！

ynztxiezuoxiang · 发表于 2016-2-16 08:46:38

不错的材料

capacitance · 发表于 2016-2-16 10:04:47

这种问题我们也经常遇到，很经典的例子！

学海乌鸦 · 发表于 2016-2-18 14:03:12

作者拆开气泵故障点在那

馨竹新疆 · 发表于 2016-2-18 17:38:40

学海乌鸦发表于 2016-2-18 14:03
作者拆开气泵故障点在那

图片上很清楚啊？？橡胶膜都漏了！！

学海乌鸦 · 发表于 2016-2-19 10:46:13

不好意思，没注意到抱歉

cy2011 · 发表于 2016-2-19 14:02:08

经典的例子，感谢楼主分享

xiangui_li · 发表于 2016-3-1 09:14:00

很经典，修好后还能在用
