XG-200型X线机高压次级与管电流电路工作原理

fengd

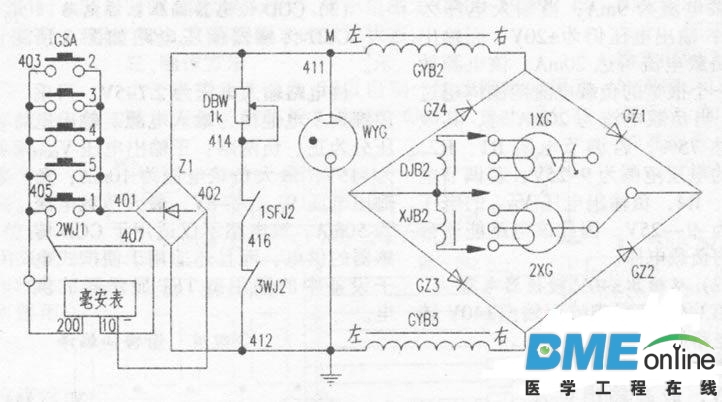

    该机高压次级与管电流测量电路如附图。电路由GZ1～GZ4四个硅堆整流器组成全波整流电路：DJB2、XJB2分别为X线管大小焦点灯丝变压器次级绕组，经高压交换闸连接于床上管1XG(旋转阳极X线管，作摄影用)或床下管2XG(固定阳极X线管，作透视用)。GYB2、GYB3为高压变压器两个次级绕组：Z1为毫安表整流器。透视时，该毫安表量程为10mA，并且1SFJ2、3WJ2闭合，电容电流抵偿电位器DBW(1k)接入电路；摄影时，该毫安表量程为200mA，并且3WJ2、1SFJ2断开，故DBW被断路。当电路发生断路时，M点电位升高，稳压管WYG立即起辉导电，以防电击。
    1．透视时，高压次级电路工作电流流程是：
    GYB2右端为+→GZ1→2XG→XJB2→GZ3→GYB3→412→Z1→401→GSA1→2WJ1→407→毫安表(10)→毫安表(-)→402→Z1→M→GYB2左端。
    GYB3右端为+→CZ2→2XG→XJB2→GZ4→GYB2→411→Z1→401→GSA1→2WJ1→407→毫安表(10)→毫安表(-)→402→Z1→412→GYB3左端。
    2．摄影时，高压次级电路工作电流流程是：
    GYB2右端为+→GZ1→1XG→DJB2→GZ3→GYB3→412→Z1→401→GSA2-5→毫安表(200)→毫安表(-)→402→Z1→M→GYB2左端。
    GYB3右端为+→GZ2→1XC→DJB2→GZ4→GYB2→411→Z1→401→GSA2-5→毫安表(200)→毫安表(-)→402→Z1→412→CYB3左端。
