仪器故障求助

zff96998 · 发表于 2016-11-8 14:15:13

设备被380V交流直通了下电源部分损坏，现象如下：
内就一块板子仪器电源部分与主板集成在一起，
电源部分如下：
现有2路供电一路是AC端进电，变压器已损坏输出端没有电压
另一路是蓄电池供电DC端进电，当AC端损坏的情况下，仪器由DC端供电继续使用了2个半天的量直到开不了机
给图示（板子、机器标示、蓄电池）
求大神指导 DC端如果想接入直通的稳压电源应该是DC12V多少A？？？

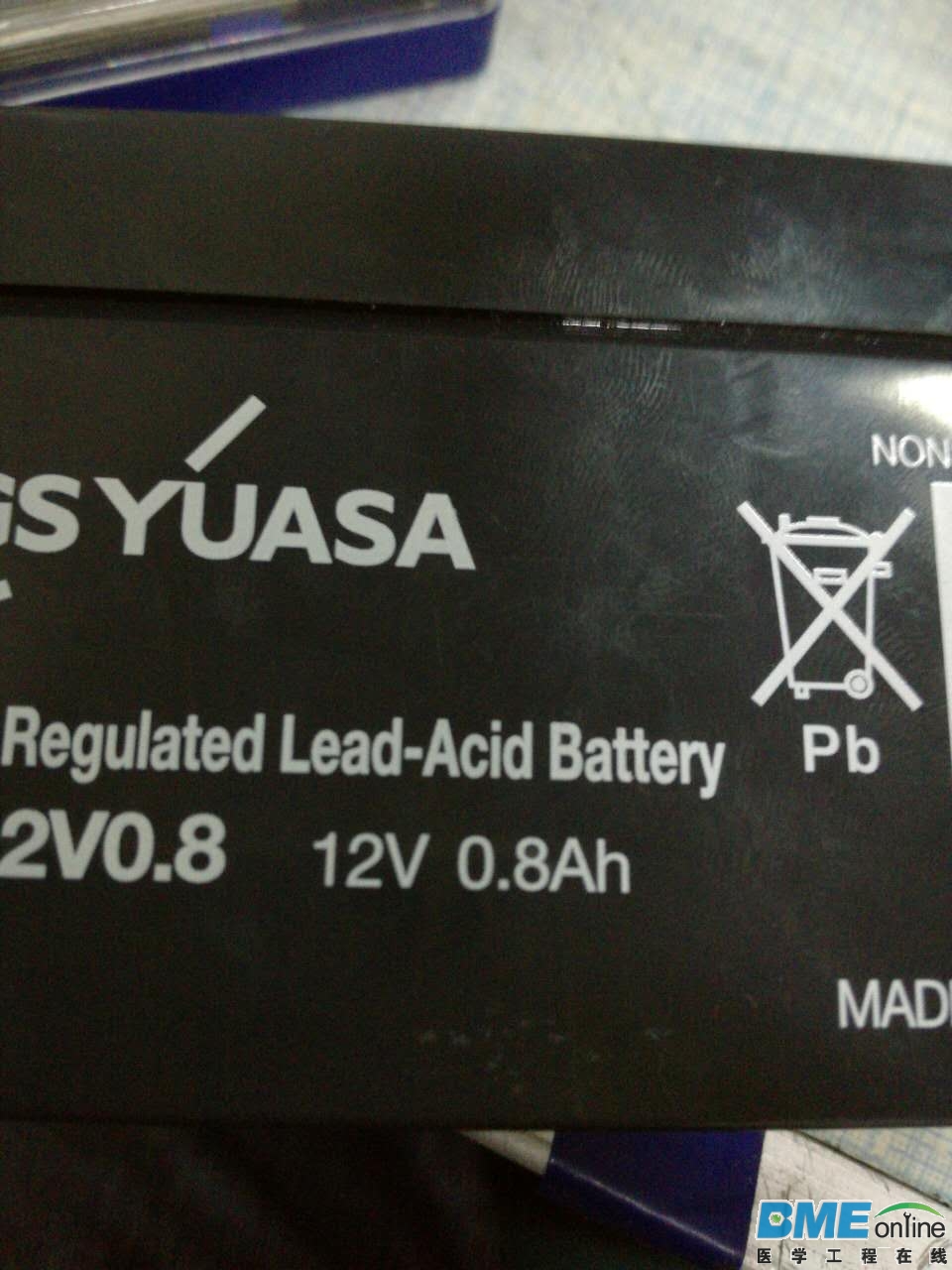

电池PE12V0.8AH

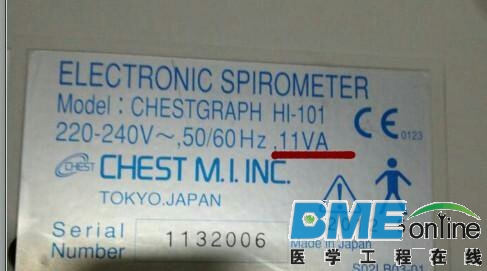

仪器标示

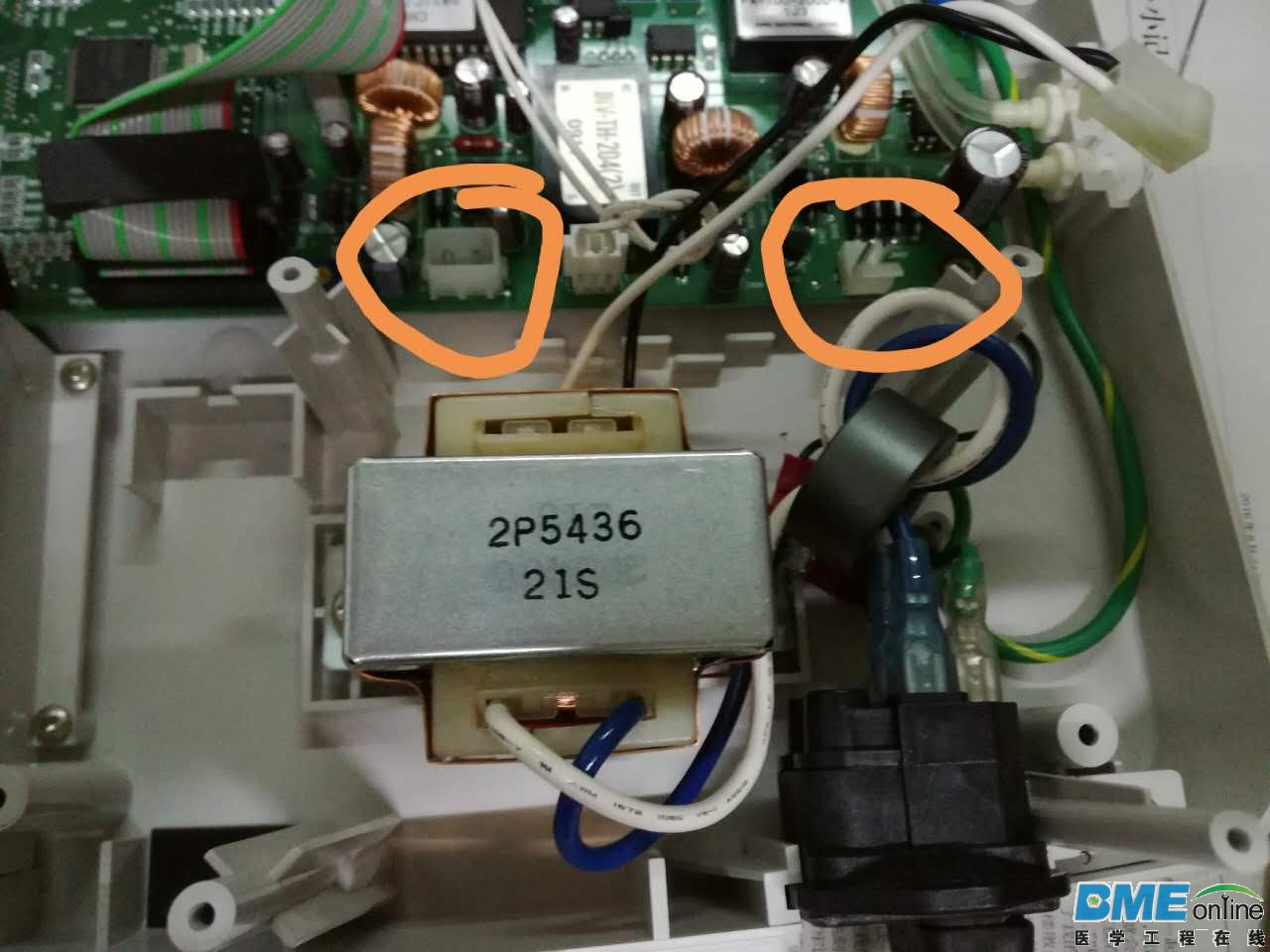

2路供电AC\DC

$2路供电AC\DC$

仪器

王存航 · 发表于 2016-11-8 16:37:23

要为该机配置外挂电源，建议选摘输出DC12V/1A-2A均可。

fengd · 发表于 2016-11-8 16:58:11

0.8Ah表示1A的电流时蓄电池可以供0.8小时

zff96998 · 发表于 2016-11-8 23:49:28

fengd 发表于 2016-11-8 16:58
0.8Ah表示1A的电流时蓄电池可以供0.8小时

看标识11va是什么，配电源时老板建议3a的，如何判断的

zff96998 · 发表于 2016-11-8 23:53:23

王存航发表于 2016-11-8 16:37
要为该机配置外挂电源，建议选摘输出DC12V/1A-2A均可。

我配了个dc-12v0.8a的启动不了，感觉系统都没工作，按理说也能启动

王存航 · 发表于 2016-11-9 08:12:46

zff96998 发表于 2016-11-8 23:53
我配了个dc-12v0.8a的启动不了，感觉系统都没工作，按理说也能启动

你配了个12V/0.8A的DC电源、虽然讲小点、但如果系统启动电路没问题的情况下是能启动的，这说明一点开机启动电路有异常，查启动电路部分元件。

fengd · 发表于 2016-11-9 09:17:50

zff96998 发表于 2016-11-8 23:49
看标识11va是什么，配电源时老板建议3a的，如何判断的

VA是实在功率就是有功功率和无功功率的总称

zff96998 · 发表于 2016-11-9 17:23:58

王存航发表于 2016-11-9 08:12
你配了个12V/0.8A的DC电源、虽然讲小点、但如果系统启动电路没问题的情况下是能启动的，这说明一点开机启 ...

厂家给我的解释就变压器，还说屏坏了叫换屏，太不科学了，

changjiadong · 发表于 2016-12-3 14:52:25

楼主找个变压器换上不就得了。

andyberge · 发表于 2016-12-12 18:55:51

电源变压器故障换一个试试
