万东胃肠CPU主板谁有或者谁能维修。

feixue5520 · 发表于 2019-7-5 10:35:40

这个板子现在故障是能拍片，不能透视，以前拍片报错，发现是油箱里面有个倍压整流的电容坏了，换后能拍片，还是不能透视，已确定是CPU主板的故障，测试过好机子IPM驱动的KVDR1和KVDR2的波形都是5V的PWM.这个故障的板子这两点的波形只有500MV的PWM.给这个波形有关的IC都换过了，怀疑是CPU板子的程序有问题。

feixue5520 · 发表于 2019-7-5 10:37:00

这个是好机子的KVDR1的波形，

feixue5520 · 发表于 2019-7-5 10:39:19

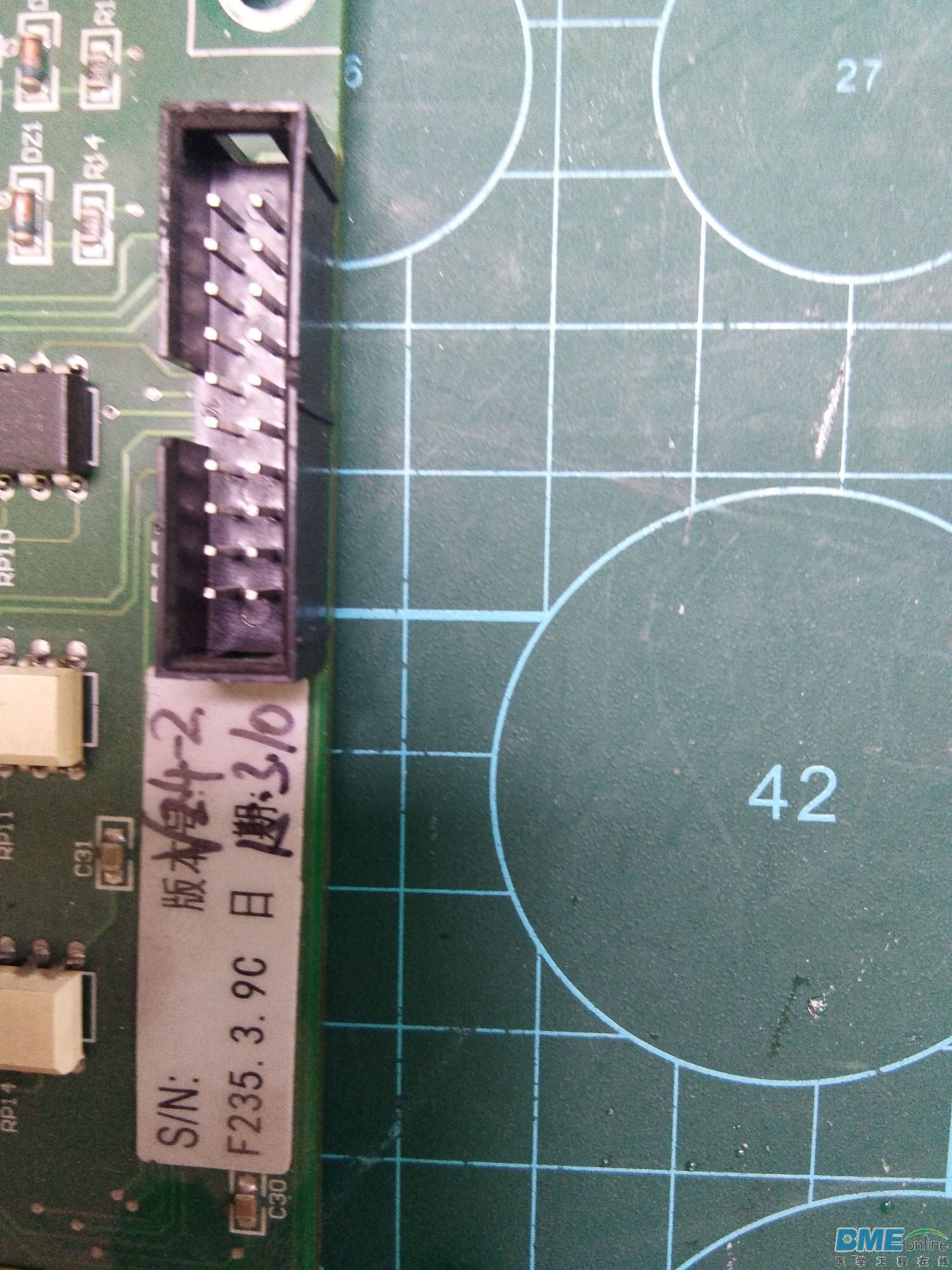

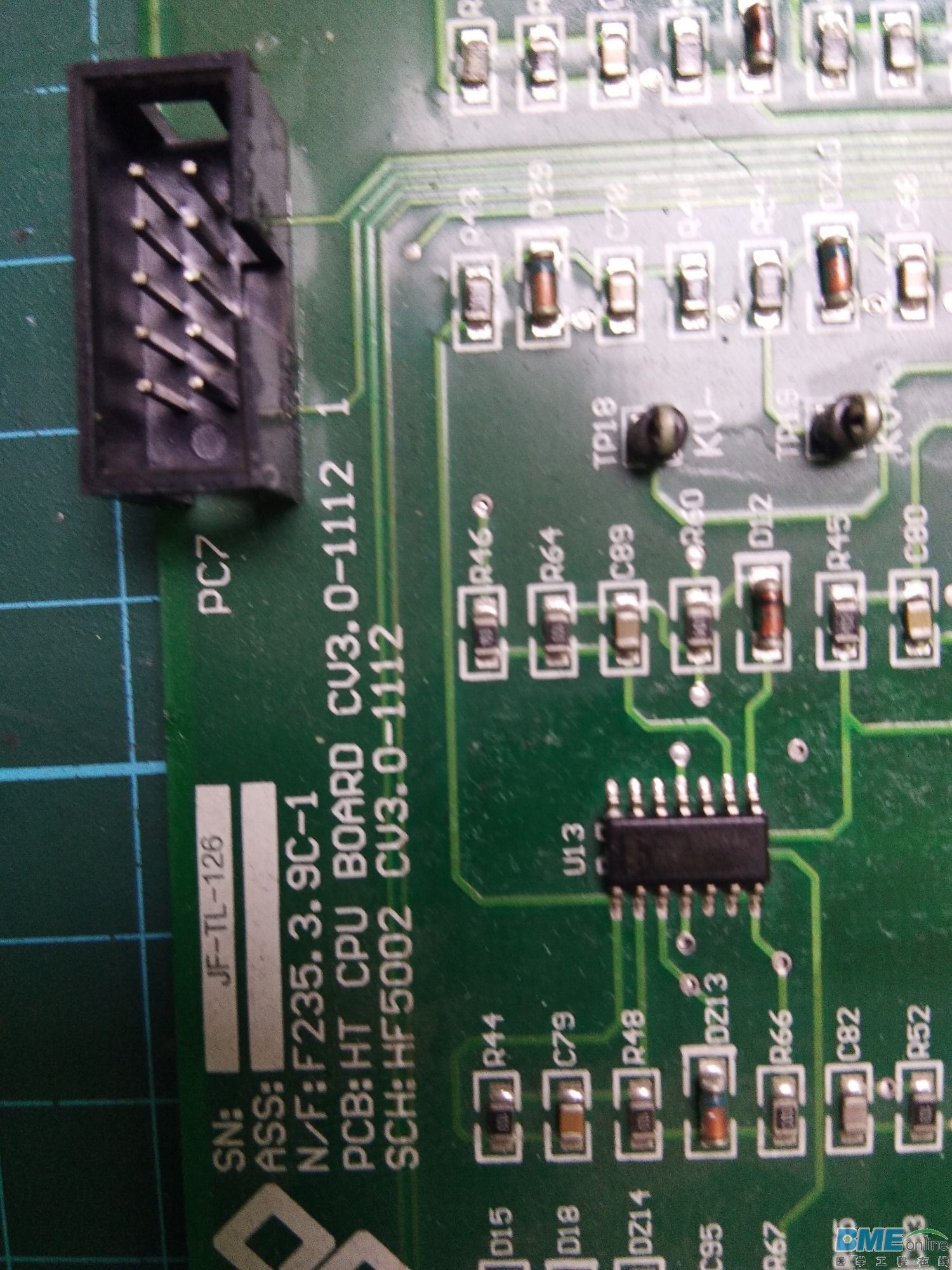

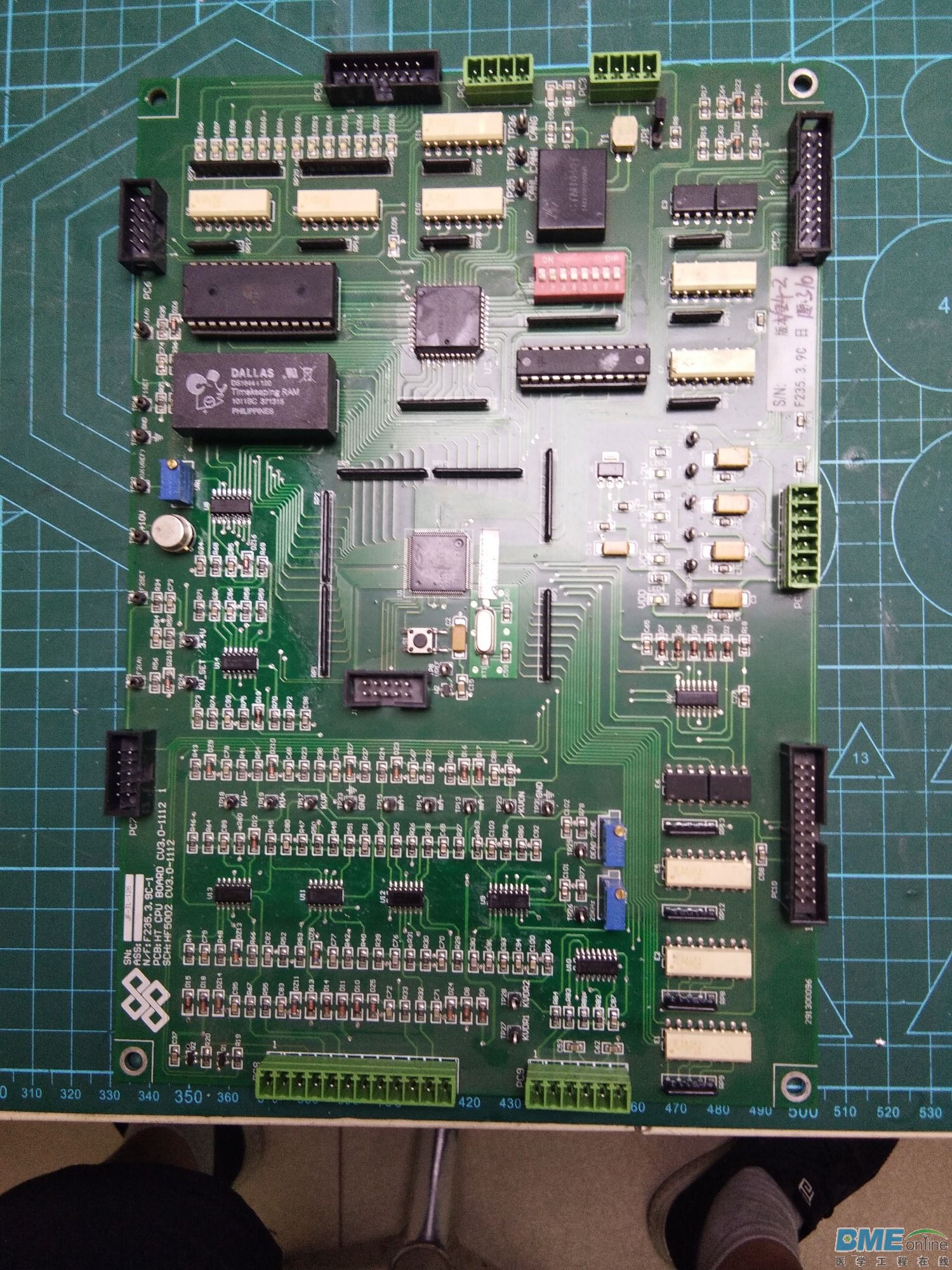

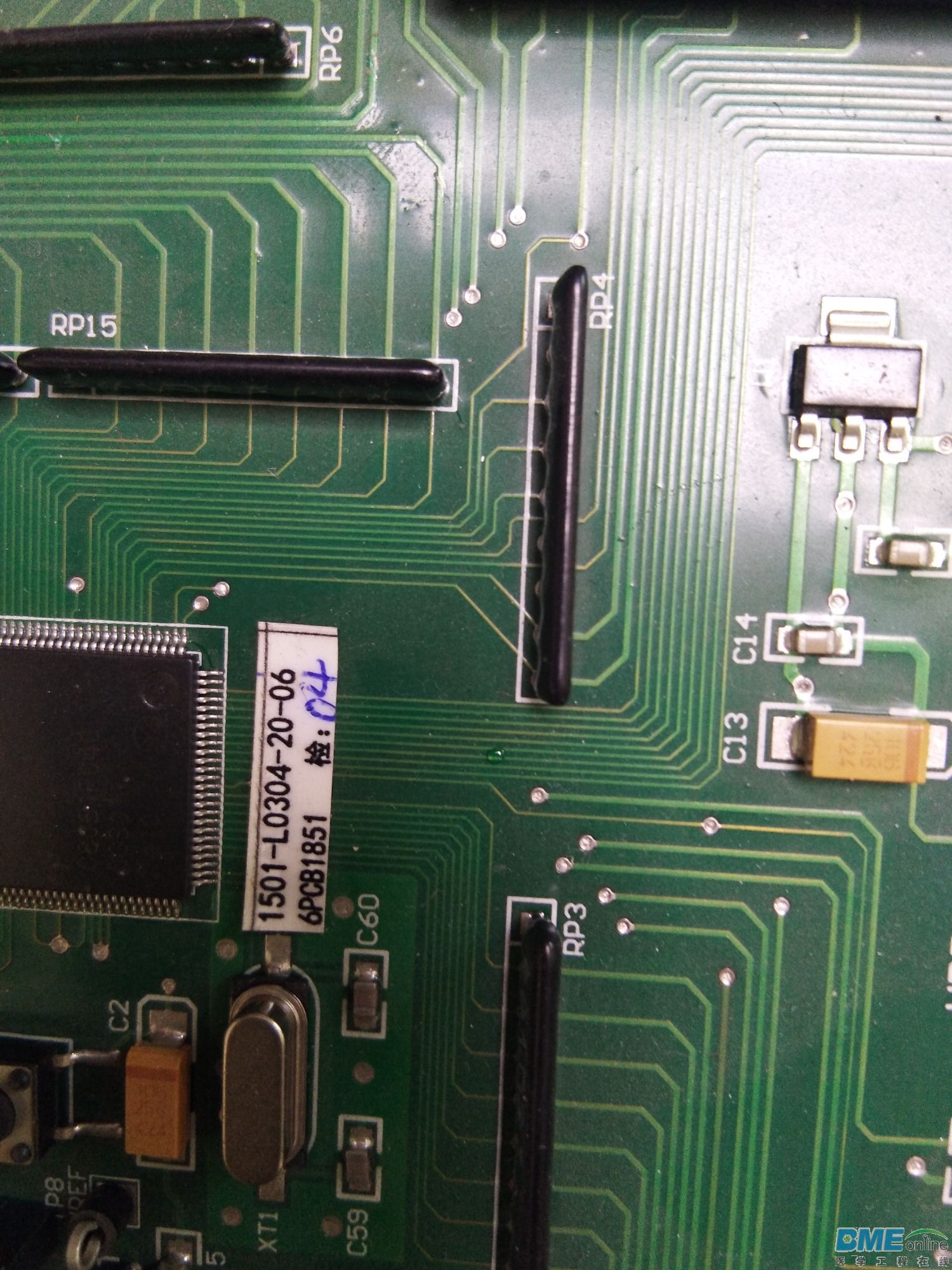

这个是扳子的型号和版本

tsect · 发表于 2019-7-6 09:10:35

可以查一下测试点前面的驱动芯片

feixue5520 · 发表于 2019-7-6 13:33:46

前面的驱动芯片全都换过了，

tsect · 发表于 2019-7-7 09:59:52

驱动芯片的管脚电压都正常吗

王存航 · 发表于 2019-7-7 11:52:14

tsect 发表于 2019-7-7 09:59
驱动芯片的管脚电压都正常吗

有可能是软件问题，能否从新写下软件，看如何?

tsect · 发表于 2019-7-8 12:56:47

TP24的电压值随编程KV变化吗，如果对应就可排除软件问题

tsect · 发表于 2019-7-8 13:02:25

若改点电源正确，就要查IPM驱动板光电隔离芯片的+5V供电了

tsect · 发表于 2019-7-8 13:12:04

IPM板上kvdr对+5V有上拉电阻，测一下KVDR的静态电压值有助于判读
