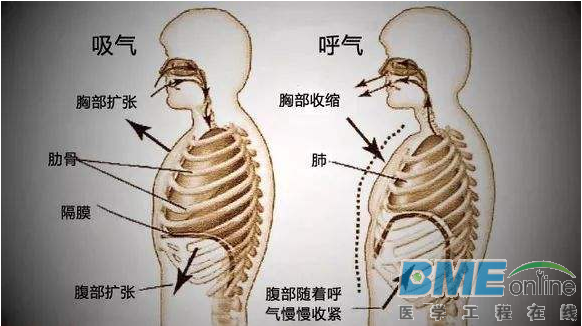

人类完成呼吸的功能是呼吸肌肉收缩，使肺泡膨胀，胸内形成负压，吸入空气，吸气则是相反。正常情况下，人类通过呼吸进行活动，能量的交换，氧气和二氧化碳的交换，使身体各器官组织代谢物顺利进行排出。 但是有些情况下呼吸的机能受到损伤，如中毒、神经肌肉麻痹、溺水等，都要进行人工干预，医疗中都会有输入氧气，呼吸机进行通气，改变病人的换气功能，对于这种呼吸困难的病人，呼吸机是必不可少的设备。
呼吸机的原理就是利用压力差形成一个呼吸过程。这一过程要如何控制呢，就要用到我们的流量传感器了，流量传感器的运用是非常长的时间了，在呼吸机中都会有使用，主要是将吸入和呼出的气体采集成电信号，送至测量芯片中进行数据处理，得到的数据有呼吸气量，每分钟通气量，通气速度等。 根据呼吸机功能和设计的不同，流量传感器的检测值不仅仅提供显示，还对呼吸机的控制、报警等起着决定作用，如流量传感器将测量到的实际值馈送到电子控制部分与面板设置值比较，利用两者间的误差控制伺服阀门来调节吸入和呼出气体流量；安装在吸气系统前端的空气和氧气流量传感器生成的信号能帮助微处理器对阀门进行控制，以提供病人所需要的氧浓度；流速和流量的检测值还直接影响到呼气与吸气时相的切换、分钟通气量上下限的报警、流量触发灵敏度、气流实时波形和P-V-环的监测显示等等，流量传感器性能的好坏直接影响到呼吸机参数的准确性和可靠性。 可见呼吸机的流量控制传感器起着关键的作用，监测压力和流量控制，对于呼吸机中的流量传感器工采网推荐美国Siargo 质量流量传感器模块 - FS6122系列和美国Siargo 气体质量流量传感器 - FS1015CL。 FS6122系列质量流量传感器模块是专为急救呼吸机和家用呼吸机等呼吸回路而设计的流量传感器。产品有不同的流量范围，适用于婴儿与成人应用。 产品的机械接口为ISO - 22mm ，入气口与出气口采用不同的设计，防错性强，同时也将死区减小到最小。矽翔微机电系统有限公司专有的MEMS技术，使得在保证了产品可靠性和性能的同时，价格也非常低。

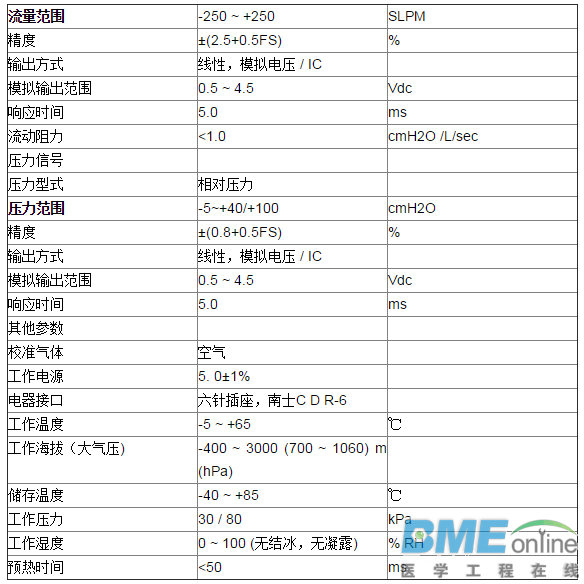

质量流量传感器模块FS6122系列产品特点： 专门为医疗持续正压通气（CPAP）应用而设计 直接测量质量流量和相对压力 紧凑设计，体积小，死腔小 响应时间快，可同时提供线性数字信号和模拟信号 低功耗 质量流量传感器模块FS6122系列流量信号：
FS1015CL系列微机电气体质量流量传感器是专门为各类医学用气体的测量和过程控制而设计的。产品采用微机电系统（MEMS）流量传感芯片来制作，适用于各类清洁气体。成本低、易安装、不需要温度压力补偿，可替代容积式或压差式的传统流量计。 美国Siargo微机电气体质量流量传感器 FS1015CL系列产品特点： 专为呼吸机和麻醉机的流量计量需求而设计 高灵敏度，应用热式质量流量计原理可测量最低至8mm/sec的流体流量 无旁通结构，低压损 传感器的零点稳定度高 经消毒液杀菌处理后可重复使用 自动转换量程的开关设计提高了测量精度 主机设备上的用户界面可轻松实现线性输出 美国Siargo微机电气体质量流量传感器 FS1015CL系列机械图：
|
