移动冷光源无影灯不亮

xdtamctl · 发表于 2021-1-20 21:14:42

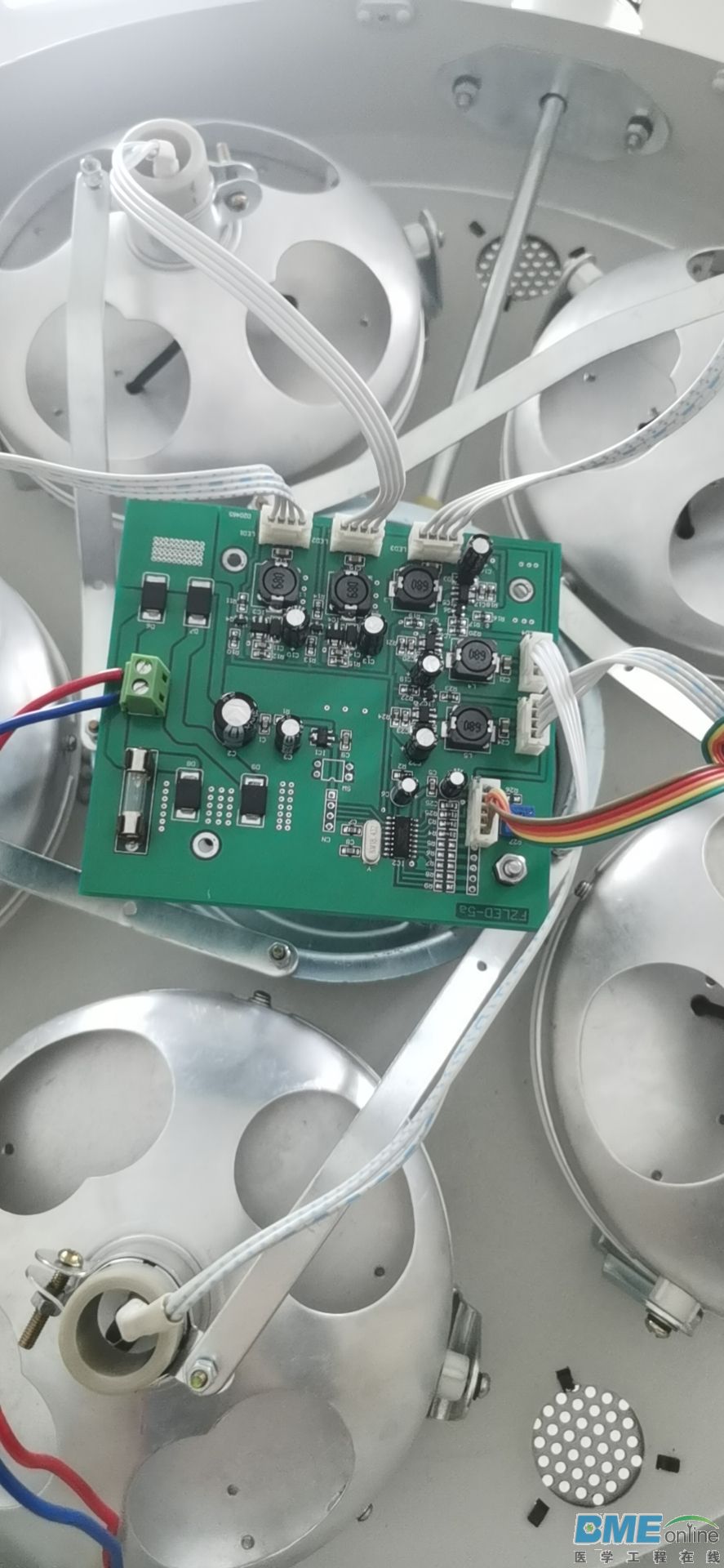

无影灯通电后不亮，就是刚打开开光瞬间闪了一下，调光线路板有交流24V输入，五孔灯都不亮，图片是调光线路板，请教一般会是线路板哪个元器件问题

foojmamk · 发表于 2021-1-20 21:42:55

这板子应该简单啊，测电解电容电压或者测电感对地电压？哪里电压不对修哪里

清除纪录，新的 · 发表于 2021-1-21 08:08:32

通电亮一下，说明供电电路可以，可能是控制部分，把带晶振的集成块换一下

你是对的 · 发表于 2021-1-21 08:21:15

本帖最后由你是对的于 2021-1-21 08:25 编辑

过流保护了吧，把灯拔下来试试看是哪一组的问题，LED的话每块LED板上都应该有一块恒流芯片控制，查一下芯片好坏

xdtamctl · 发表于 2021-1-21 15:55:28

清除纪录，新的发表于 2021-1-21 08:08
通电亮一下，说明供电电路可以，可能是控制部分，把带晶振的集成块换一下 ...

是的，感觉像是什么保护机制，单片机收到反馈后改变控制信号了

xdtamctl · 发表于 2021-1-21 16:25:04

foojmamk 发表于 2021-1-20 21:42
这板子应该简单啊，测电解电容电压或者测电感对地电压？哪里电压不对修哪里 ...

对的，看着挺简单的，主要不大会修板子，没什么思路

xdtamctl · 发表于 2021-1-21 16:26:04

你是对的发表于 2021-1-21 08:21
过流保护了吧，把灯拔下来试试看是哪一组的问题，LED的话每块LED板上都应该有一块恒流芯片控制，查一下芯片 ...

应该是吧，五个灯盘都拔了，再一个一个插还是不行，应该还是板子问题

雪域迷城 · 发表于 2021-3-16 14:46:23

应该有个灯短路，拔出来，一个一个试试呗

1042034100 · 发表于 2021-3-31 21:24:16

交流24V？

你确定是交流？

专业维修医疗器械DR 彩超小C CT 检验等10年以上维修13183880384（WX）

万东DR 康达DR 蓝韵DR 、鱼跃DR、安健DR，航天中兴DR等专业维修，西门子Compact L C臂专业维修。

医疗器械师 · 发表于 2021-5-5 10:34:23

换个板子吧，厂家一般都质保的，
