storz xenon nova 300冷光源烧保险，开关管

sunyanxiao123 · 发表于 2021-11-30 22:28:25

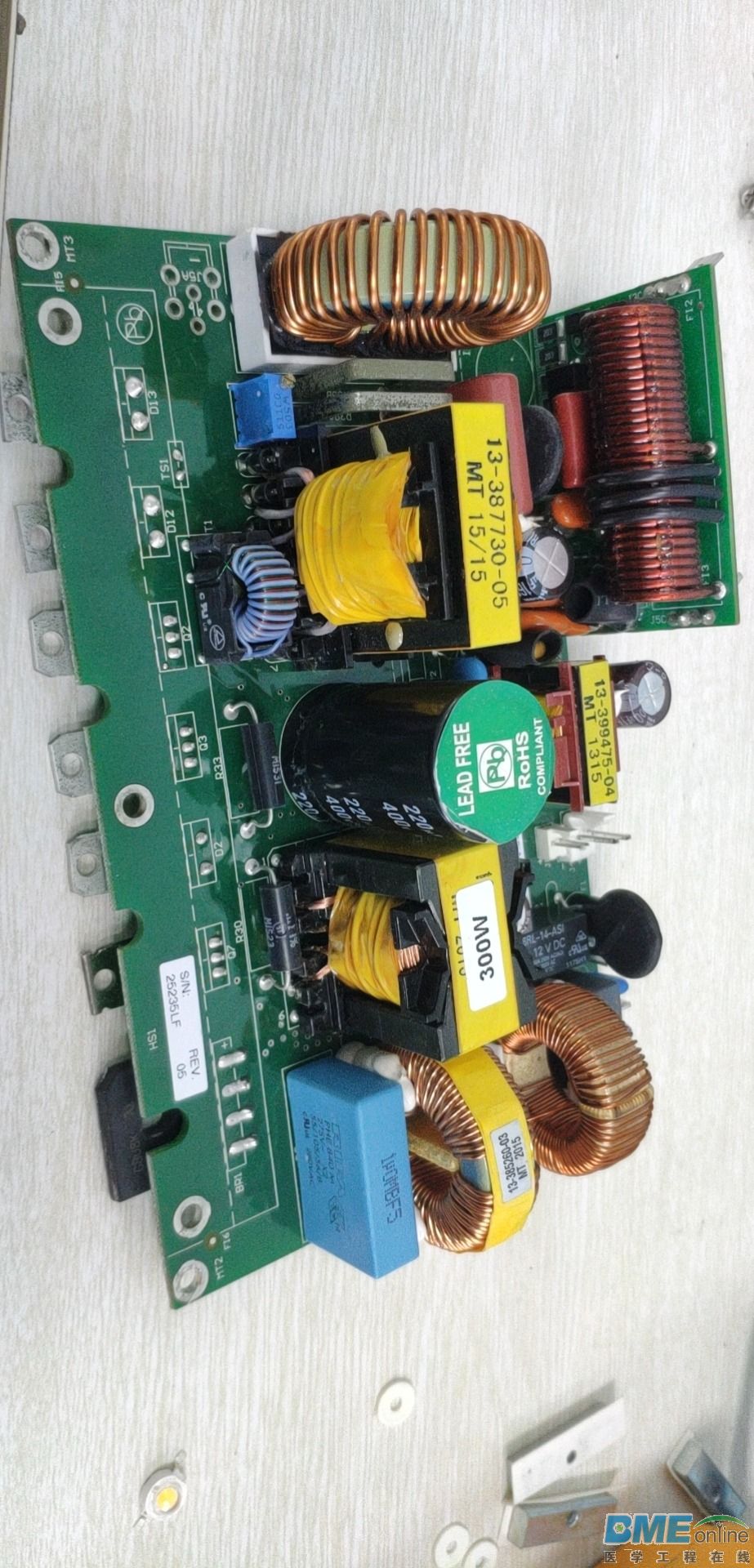

storz xenon nova 300冷光源烧保险，不开机。经拆机检查，整流桥堆输出正负短路，拆下单独测量，桥堆无损。板子任然短路，测开关管Q7，发现击穿，D极S极始终导通。拆其后测量板子不短路。换新开关管，装上桥堆重启机器，5秒后又烧保险，再次测量故障重复。请求各位老师给予指点，帮助！

清除纪录，新的 · 发表于 2021-12-6 10:06:12

估计驱动电路也击穿了，继续查

qmgeygjz · 发表于 2021-12-7 17:43:04

用示波器看看G极驱动电压波形

gaerafasdf · 发表于 2021-12-8 20:50:47

学习了

只要你好 · 发表于 2021-12-9 11:05:16

学习了修线路高手

w12053 · 发表于 2023-8-16 10:56:00

遇到类似问题，但是换q7后能用一阵子。根本原因还是没找到

四川辰泰彭工 · 发表于 2024-3-8 11:44:28

烧保险基本都是管子击穿短路

恩仔 · 发表于 2024-7-23 08:57:48

管子和IC

恩仔 · 发表于 2024-7-23 14:58:07

谢谢分享

恩仔 · 发表于 2024-7-23 14:59:17

谢谢分享
